UE5+Cesium智慧城市&园区全流程开发

GIS数据获取与导入

坐标系知识:

地理坐标系与投影坐标系

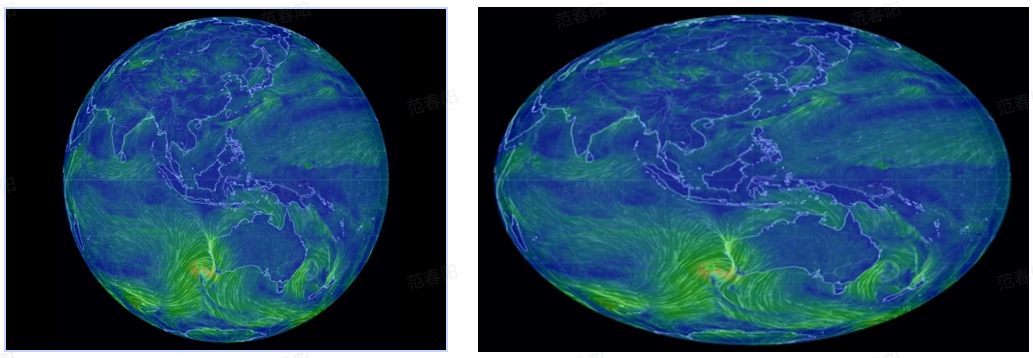

什么是地理坐标系?

地理坐标:用经纬度来描述( 经纬度:120.21551 , 30.25308 经度:120.21551,维度:30.25308

image-20250318070145336

  1. 是立体的球形;将地球抽象成一个规则的逼近原始自然地球表面的椭球体
  2. 定位精确,GPS定位是用地理坐标
  3. WGS84是地理坐标系
  4. 水平线是纬度线(赤道);垂直线是经度线(本初子午线)
  5. 本初子午线:地球仪上,连接南北两极的线,又叫0度经线
  6. 必应地图:采用WGS-84坐标系
  7. 地理坐标系:经度和纬度都是以度为单位表示的
  8. 地理坐标系:用于全球性的地图制作、导航、航海、GPS定位等应用。

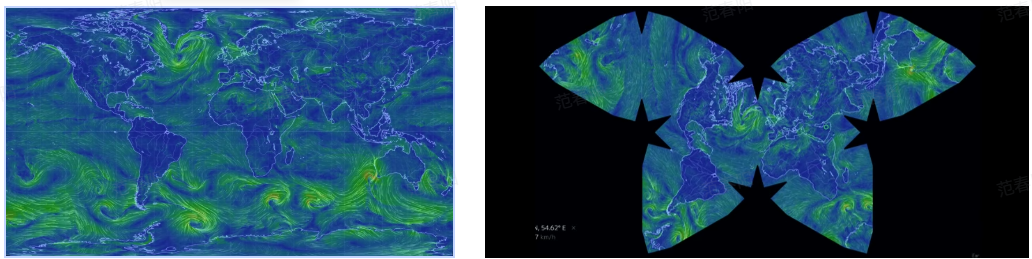

什么是投影坐标系?

image-20250318070325741

  1. 是一个平面;地球抽象后,投射在平面上的结果
  2. 测绘方便,可用其直接量测面积、长度
  3. 投影坐标系的坐标单位:以米、千米、英尺表示。
  4. 投影坐标系:用于局部或者区域性的地图制作、地图分析、测量等应用。

国内主流的三种坐标系

国内主流的三种坐标系:地球坐标系,火星坐标系和百度坐标系。

  • 地心坐标系:WGS84坐标系。 国际上通用的坐标系,比如GPS芯片或者我国的北斗芯片,必应地图。
  • 地心坐标系:CGCS-2000 “天地图用的是CGCS-2000坐标系,与WGS84坐标系都是地心坐标系,相差不大。
  • 火星坐标系:GCJ02坐标系。 经WGS84加密之后的坐标系。国内大部分导航系统采用的坐标系都是GCj02坐标系或者在GCJ02基础上修改而来。
  • 百度坐标系:BD09坐标系。GCJ02加密后的坐标系。

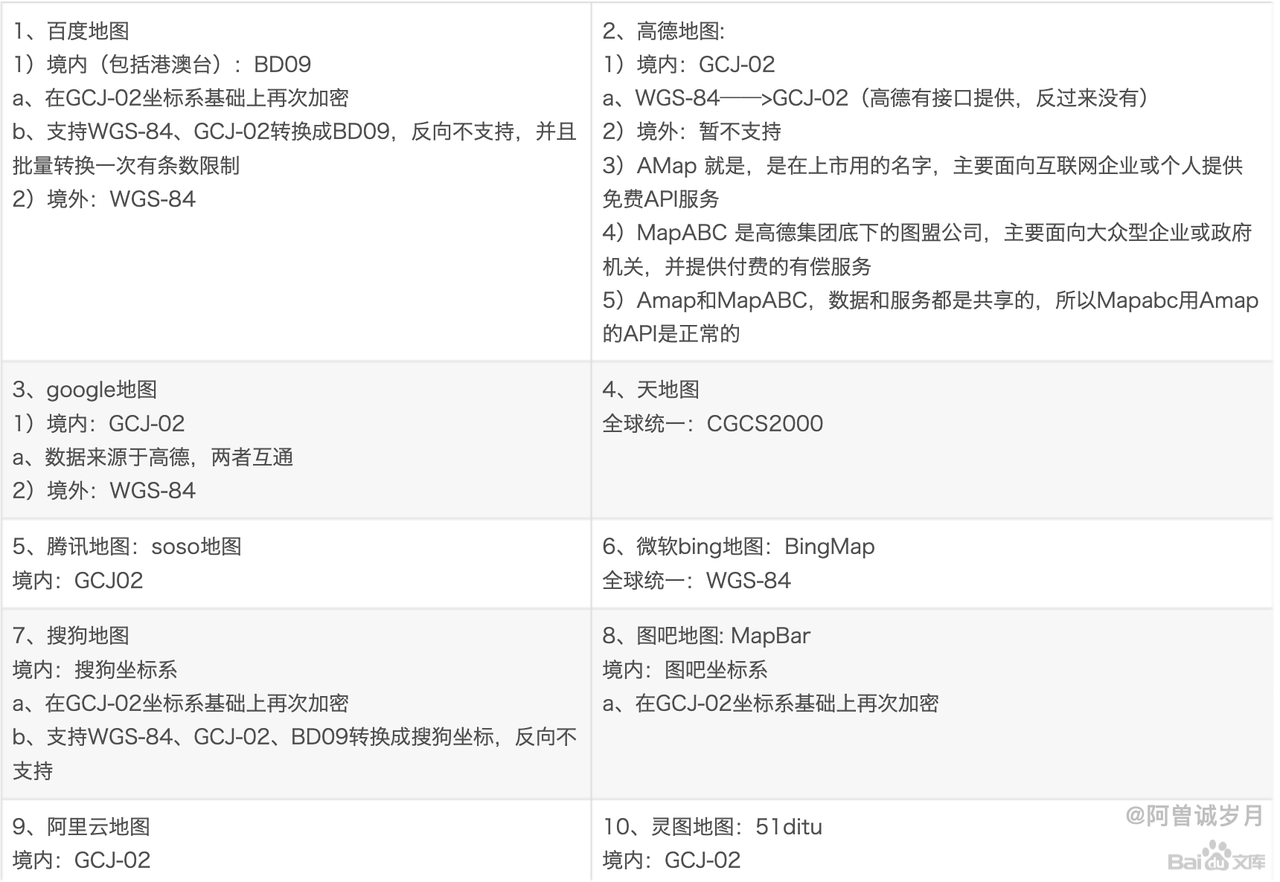

全球坐标系总结

1077e949-9492-4f65-8ef2-ff08ff29eb33

GIS数据获取:

卫星影像获取

  1. QGIS插件(QuickMapServices)获取卫星影像底图
  2. QGIS插件(TianDiTu Tools)获取天地图卫星影像底图
  3. 水经注

DEM高程获取

地理空间数据云

建筑矢量shp数据

方法1 水经注

水经注下载

方法2 图片栅格矢量化 相关视频

图片栅格矢量化处理,获取建筑数据,但无层数

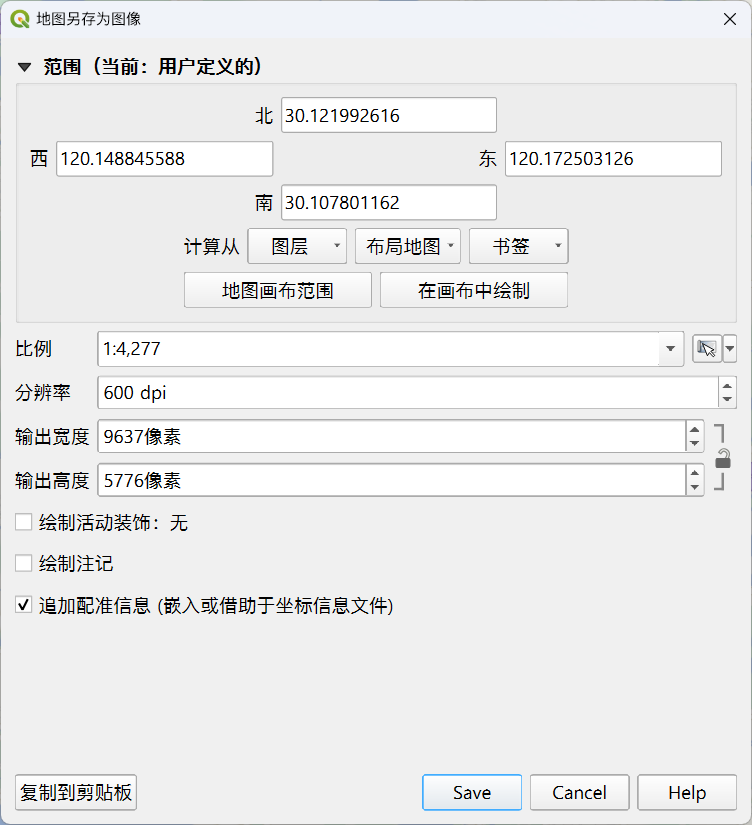

在QGIS里面使用天地图,项目->导出->导出为图片,点击在画布中绘制,调整分辨率,取消勾选绘制活动装饰、绘制注记。保存为TIFF文件。

image-20240731215059637

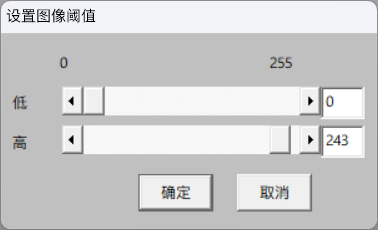

使用R2V软件,软件使用兼容性模式运行,图像->转换->灰度,图像->设置图像阈值。

image-20240731220927384

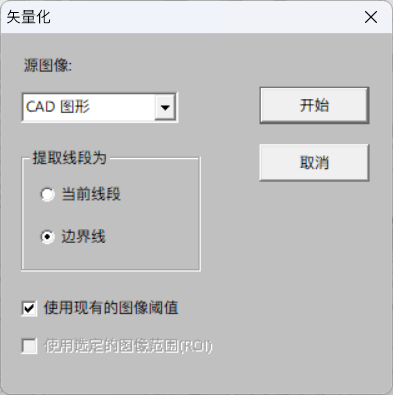

矢量->自动矢量化,源图像设置CAD图形,提取线段为边界线。

image-20240731221013149

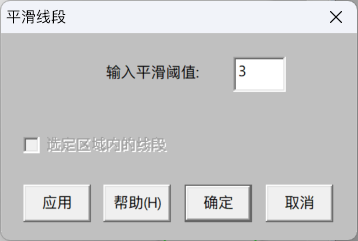

矢量->平滑线段,平滑阈值3。

image-20240731221905000

文件->输出矢量->DXF文件或SHP文件。

使用CAD进行后处理操作。

使用QGIS进行后处理操作。

矢量->几何图形工具->线转多边形,

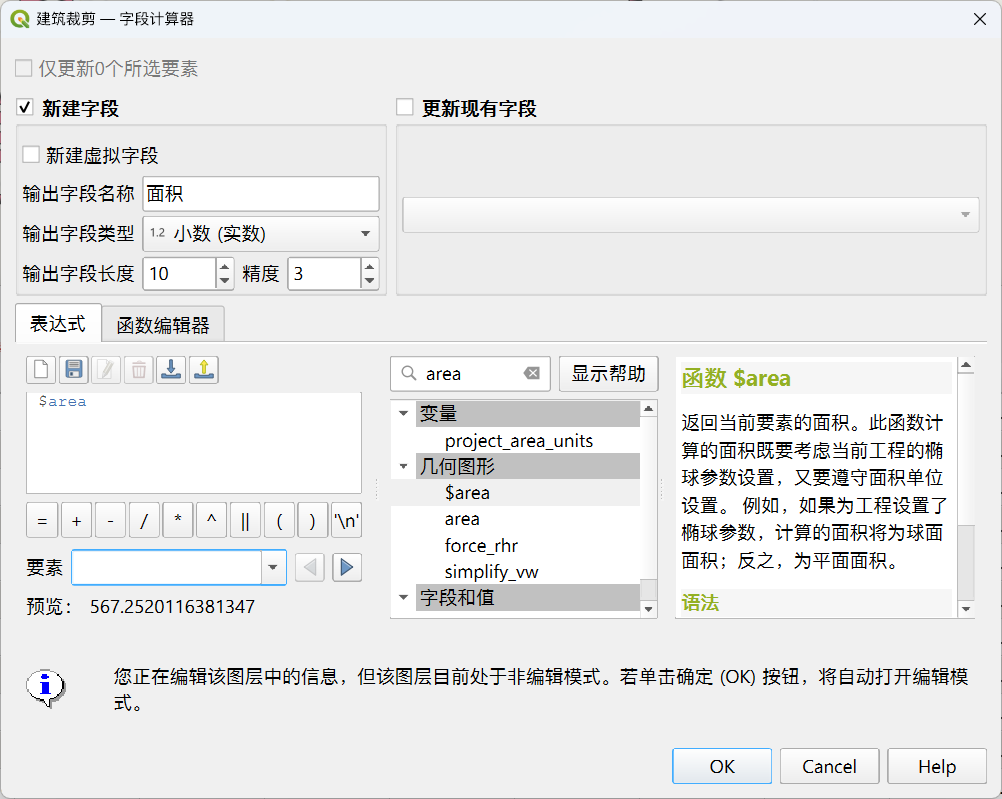

在属性表->字段计算器中,新建一个字段

image-20240801184539483

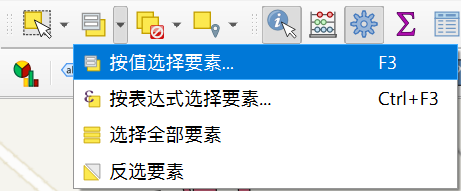

在选择工具栏,使用按值选择要素

image-20240801184720175

方法3 阿里云AI提取

使用 AIE-SEG万物提取v2.0 体验版 https://engine-aiearth.aliyun.com/#/app/aie-seg

方法4 直接下载建筑物轮廓数据

OSM道路数据

OpenStreetMap下载 https://www.openstreetmap.org/export

如果限制5万个节点,可以用德国镜像Overpass API下载

下载整个中国的数据,用Geofabrik下载

天地图获取交通路网、水系、湖泊

天地图官网 http://lbs.tianditu.gov.cn/data/dataapi.html

在QGIS中新建WMS连接,利用QGIS获取天地图行政区、水系、交通、居民地等矢量数据

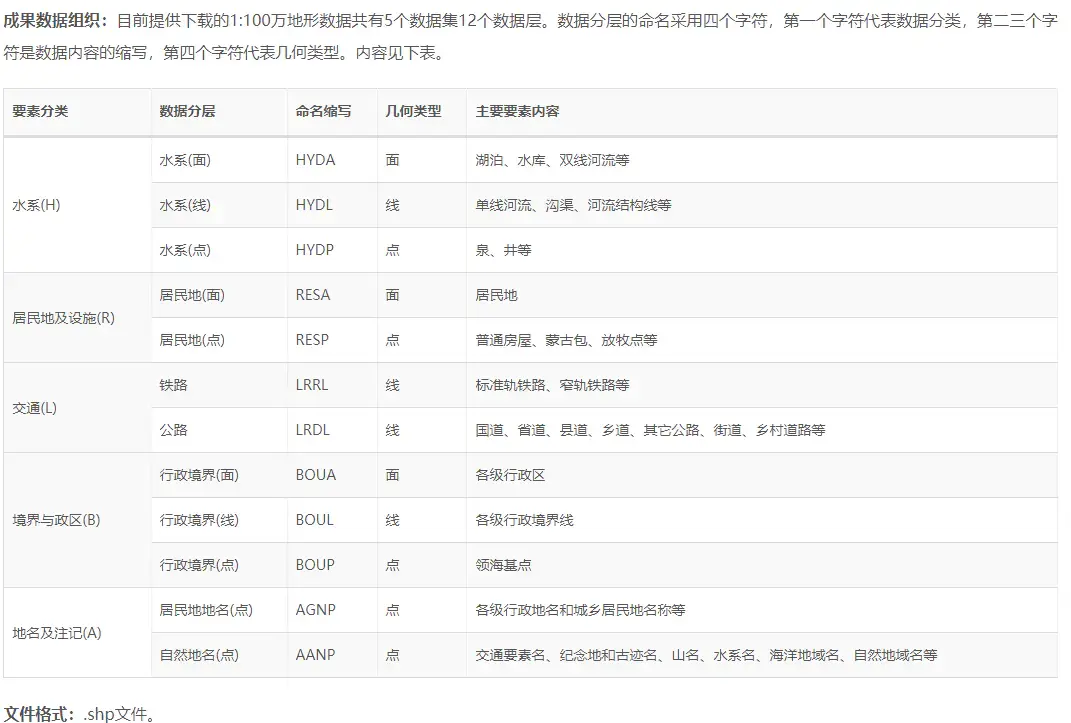

天地图交通、水系下等图层类型总结


POI数据获取

方法1 规划云

http://guihuayun.com/poi/

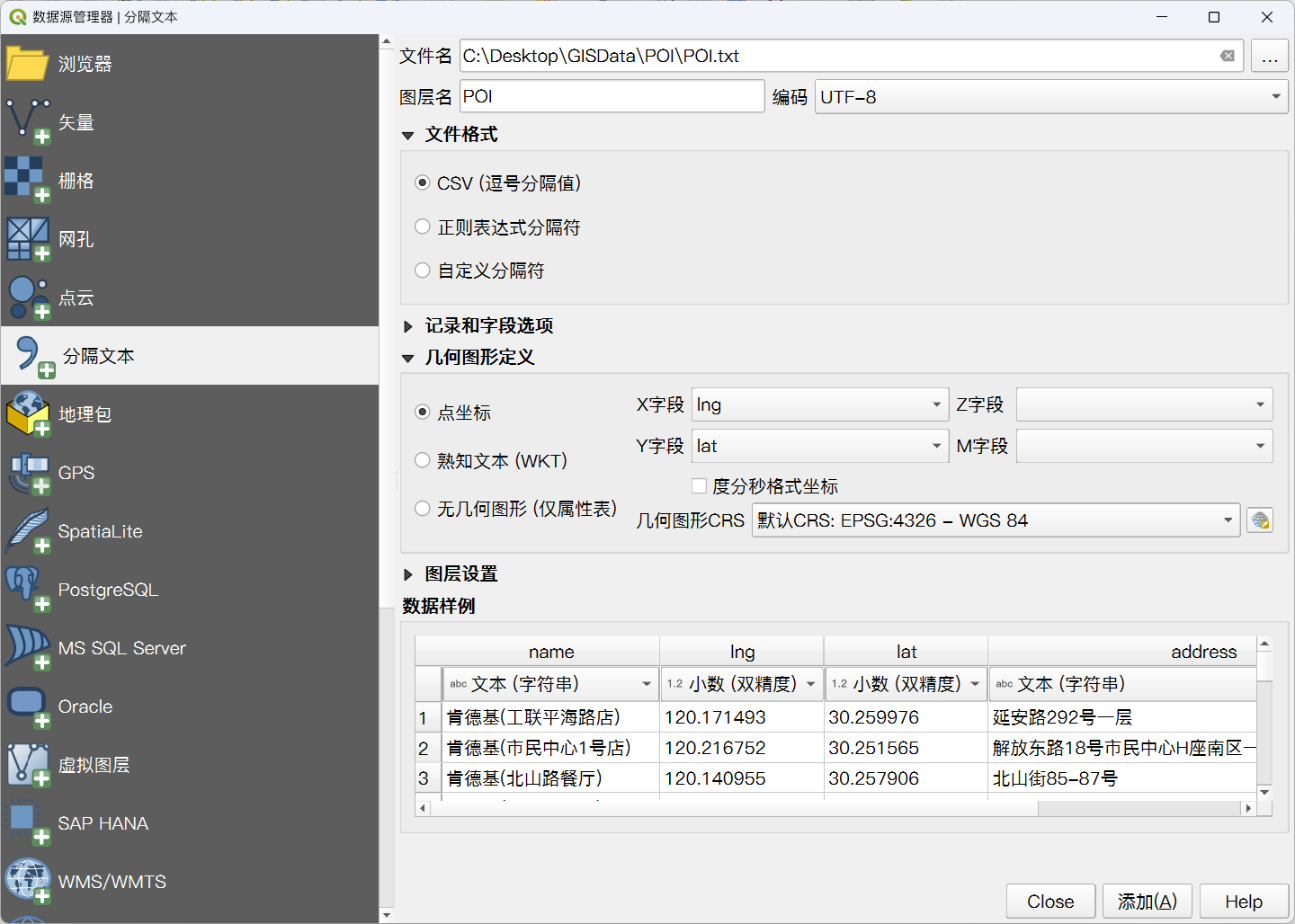

导入QGIS如果乱码选择GB2312编码或UTF-8

image-20240731194120940

方法2 百度高德

使用百度高德API批量获取POI数据

行政区域下载

规划云 http://www.guihuayun.com/maps/region.php

阿里云DataV https://datav.aliyun.com/portal/school/atlas/area_selector

易知微地图 https://map.easyv.cloud/

水经注万能地图下载器 【付费】

GIS数据处理

卫星影像-处理与应用

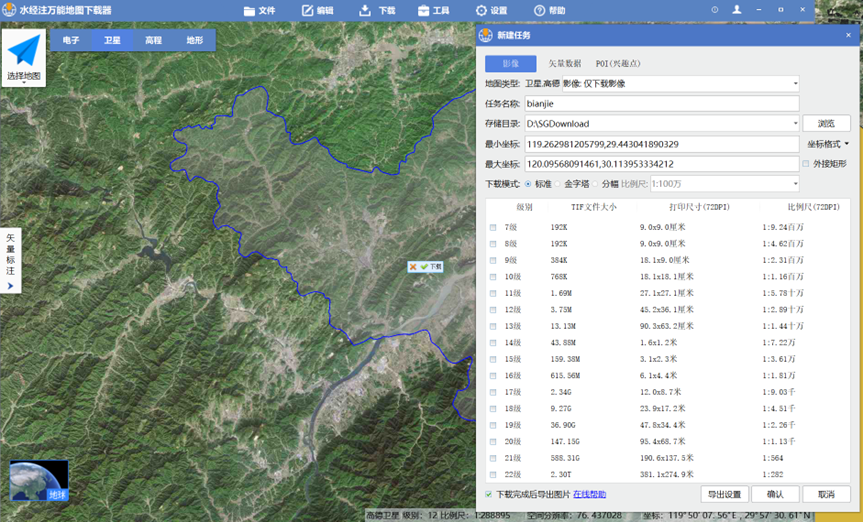

下载卫星影像

image-20250318073859647

卫星影像坐标系检查与重投影

裁剪卫星影像,与DEM高程尺寸一致

DEM高程数据-处理与应用

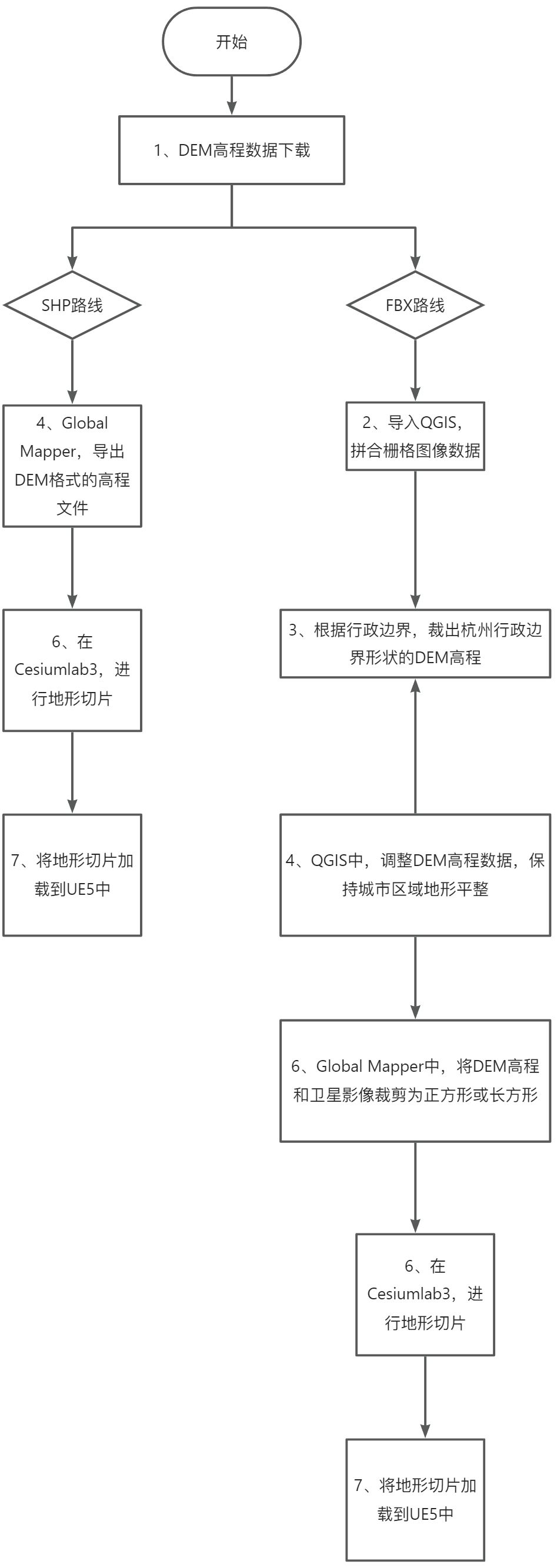

download_image

DEM高程数据下载

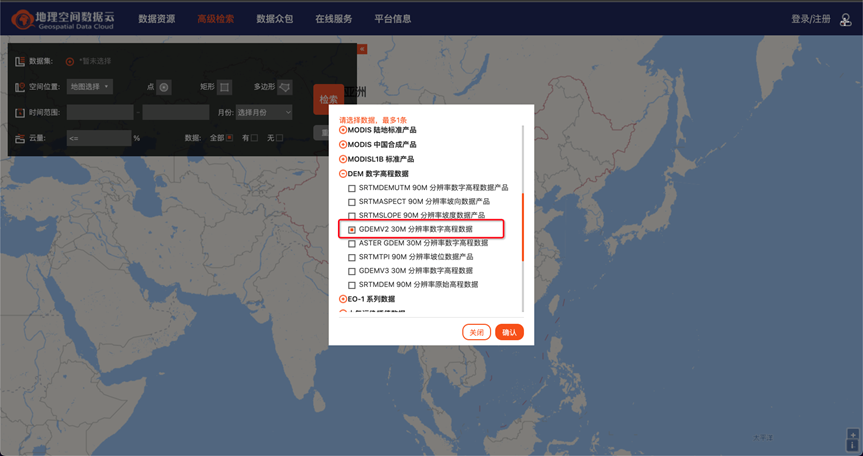

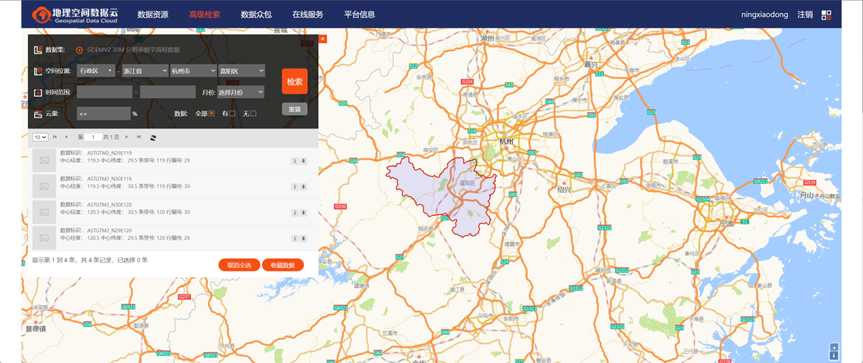

  1. 地理空间数据云:https://www.gscloud.cn/search

image-20250318074148442

image-20250318074200156

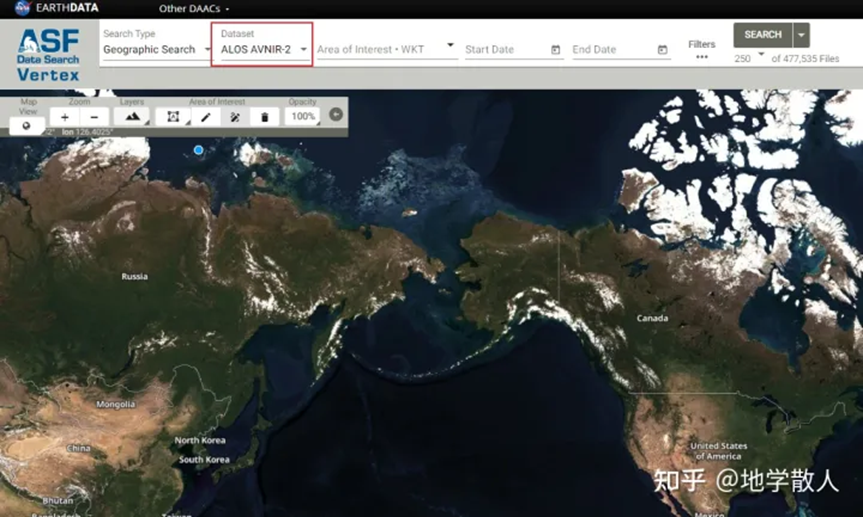

  1. 12.5米数据高程获取:传送门——ASF Data Search (alaska.edu),注意Dataset选择ALOS AVNIR-2即可,如下图所示。

image-20250318074210004

导入QGIS拼合栅格、检查坐标系

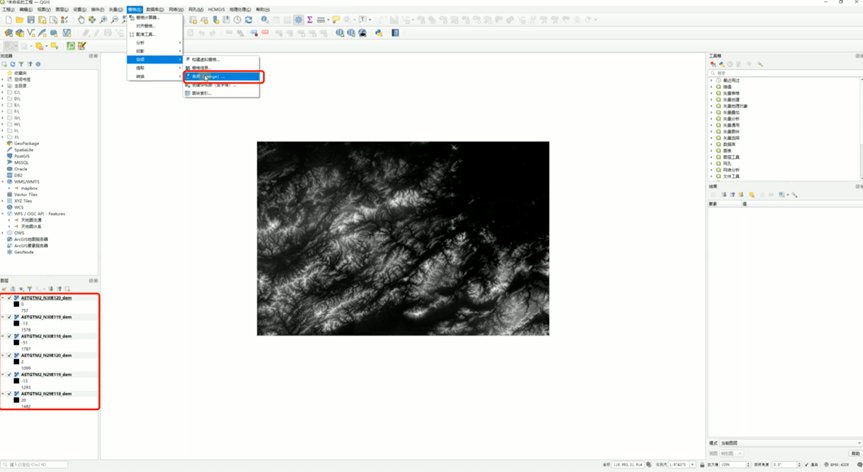

栅格 > 杂项 > 合并 > 全选 > 运行

image-20250318074333512

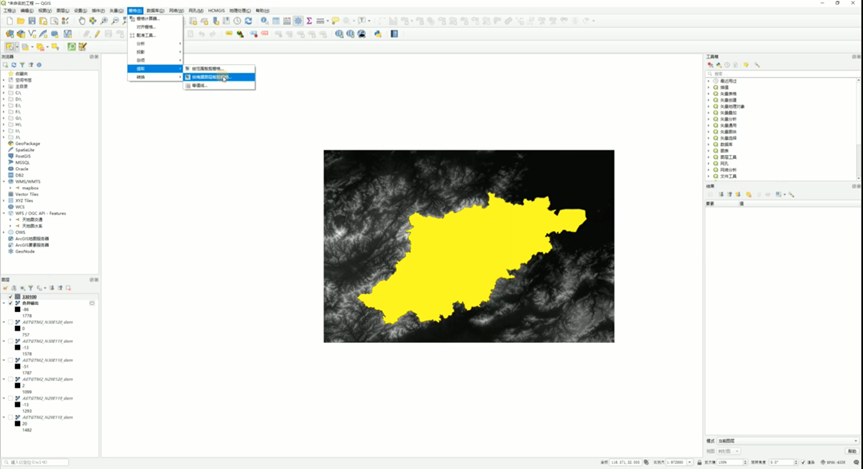

裁剪DEM高程,与卫星影像尺寸一致

栅格 > 提取 >按掩膜图层裁减栅格

image-20250318074530961

导出渲染图像,格式为GeoTIFF(原始图像:保留了原始数据信息 ;渲染图像:渲染成图像,3D软件中需要这种)

调整DEM高程,保持城市地形平整

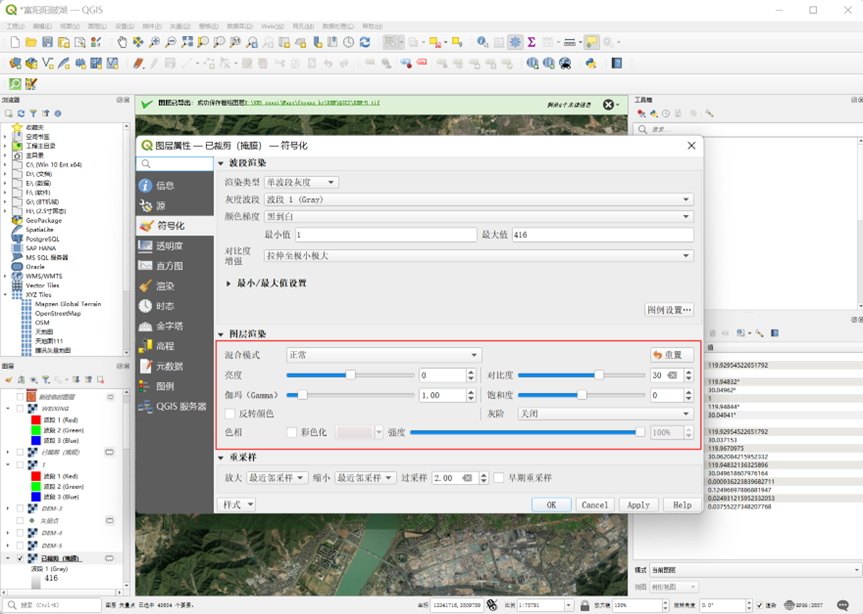

调整对比度,>然后导入CityEngine看效果

image-20250318074942370

建筑数据-处理与应用

建筑shp数据下载

方法一:水经注下载器

方法二:图片栅格矢量化处理,获取建筑数据,但无层数 教程

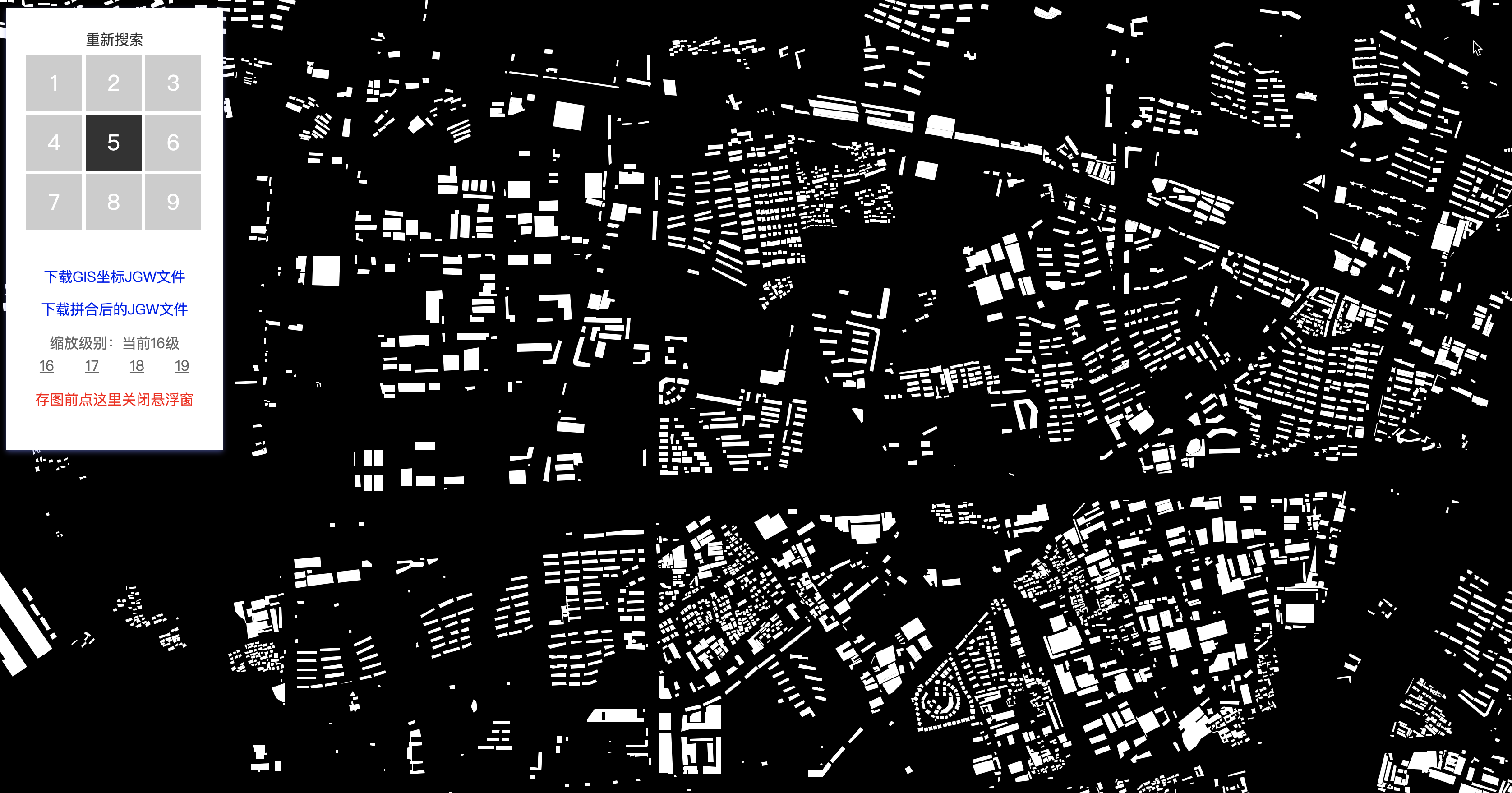

路径1:规划云下载建筑图片 教程 3:05

  1. 规划云下载建筑图片:http://guihuayun.com/


  2. 使用R2V软件,自动矢量化处理

路径2:利用QGIS获取天地图地图 教程 5:06

  1. QGIS中获取天地图,并导出天地图图片
  2. 使用R2V软件 > 转换成灰度 > 设置图像阀值 > 自动矢量化处

导入QGIS,检查数据源编码、坐标系

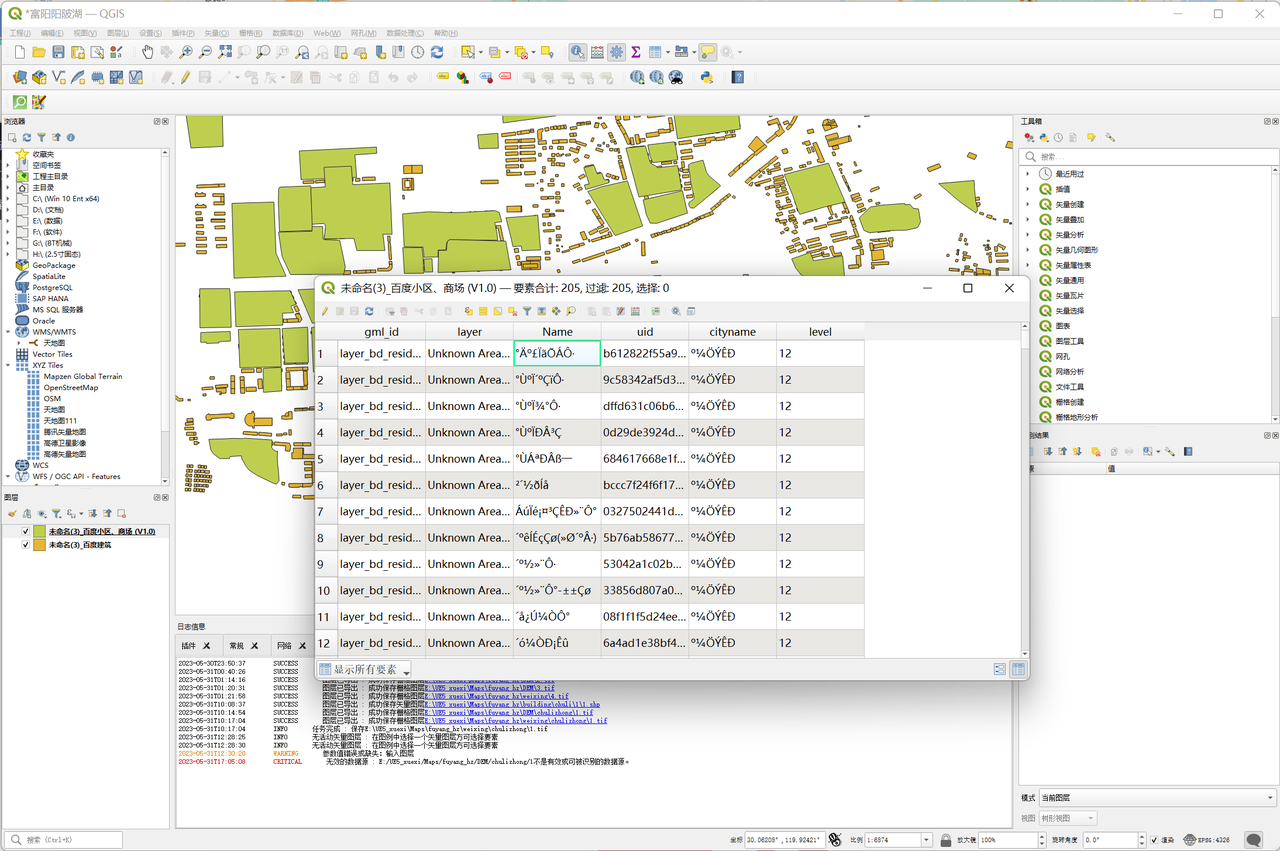

  1. 打开属性表 > 查看矢量数据是否正常?出现乱码,需要修改编码

ddab3511-b3d3-497c-a96c-047522e769ba

  1. 右键图层 > 打开图层属性 >
    源 > 修改数据源编码(UTF-8或者GB2312)

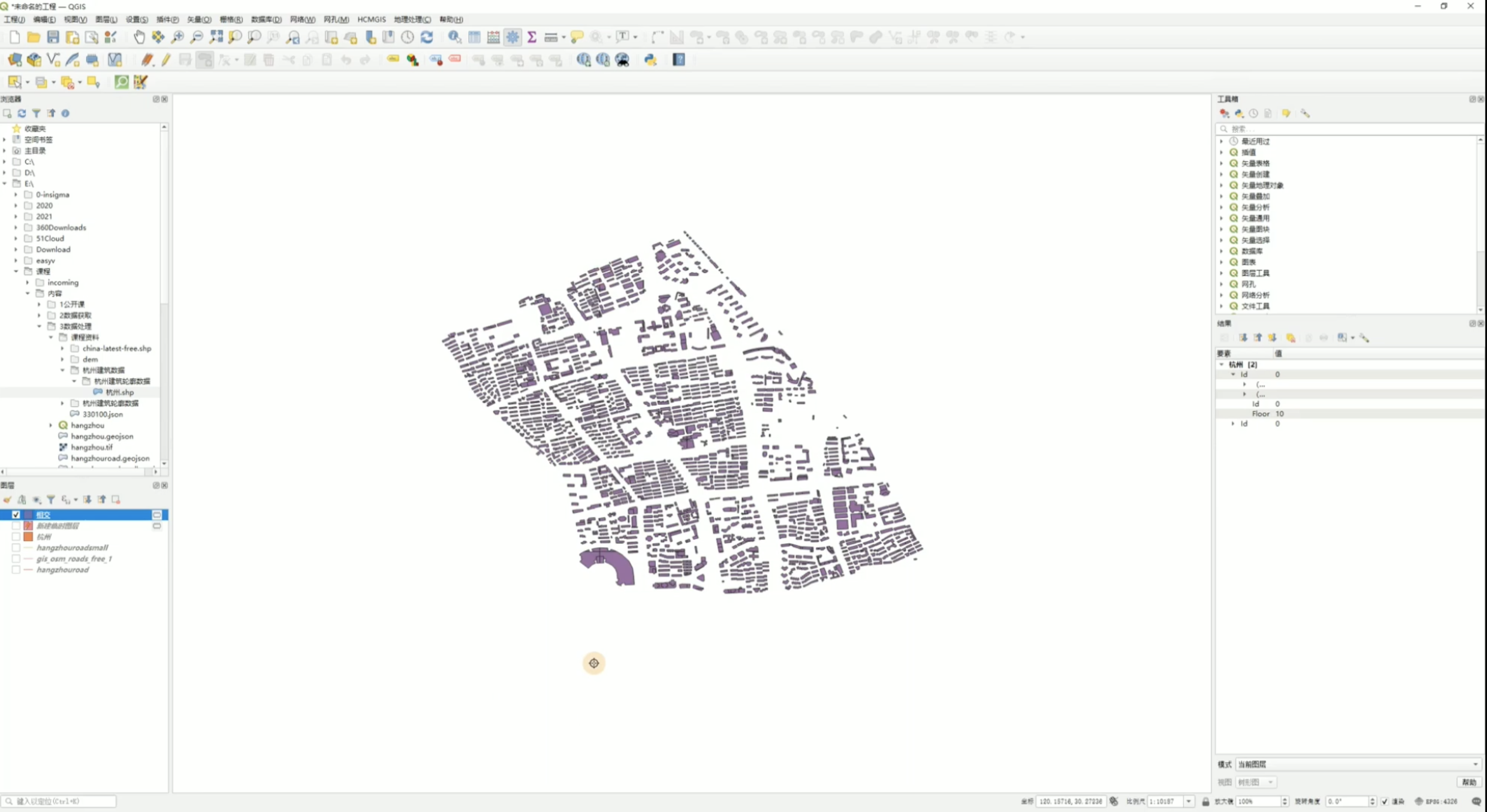

裁剪所需部分的建筑数据

面性选中删除

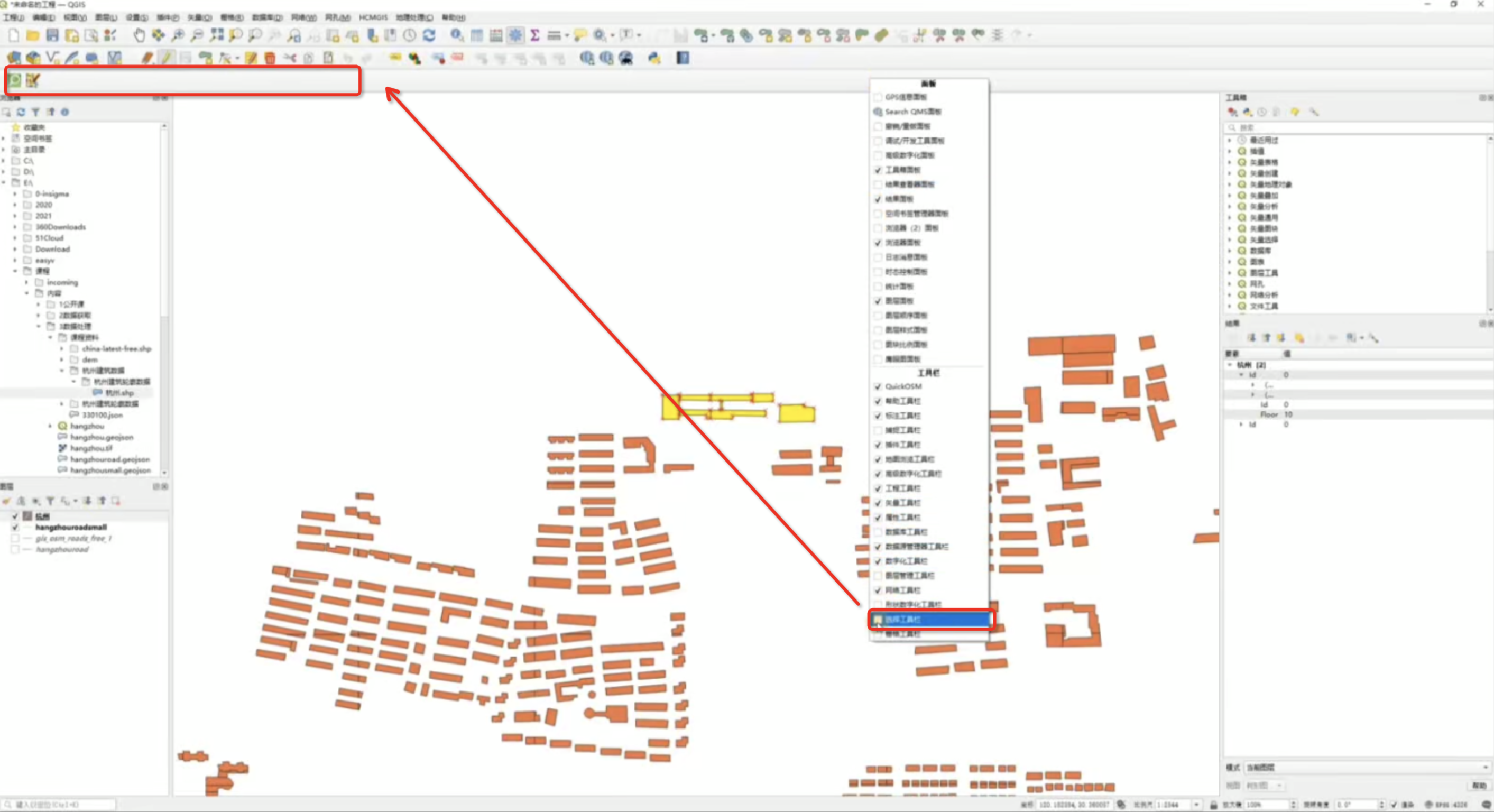

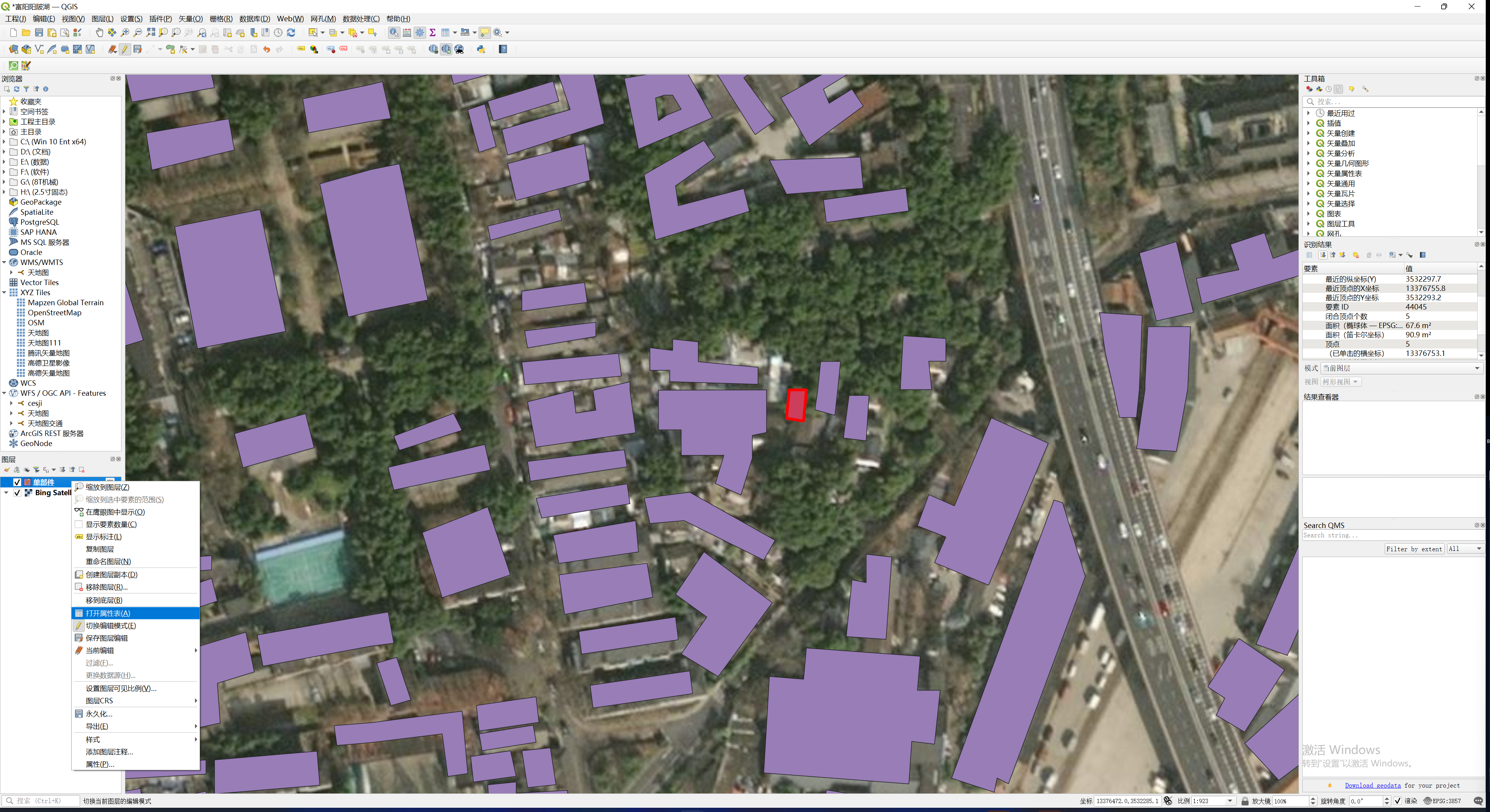

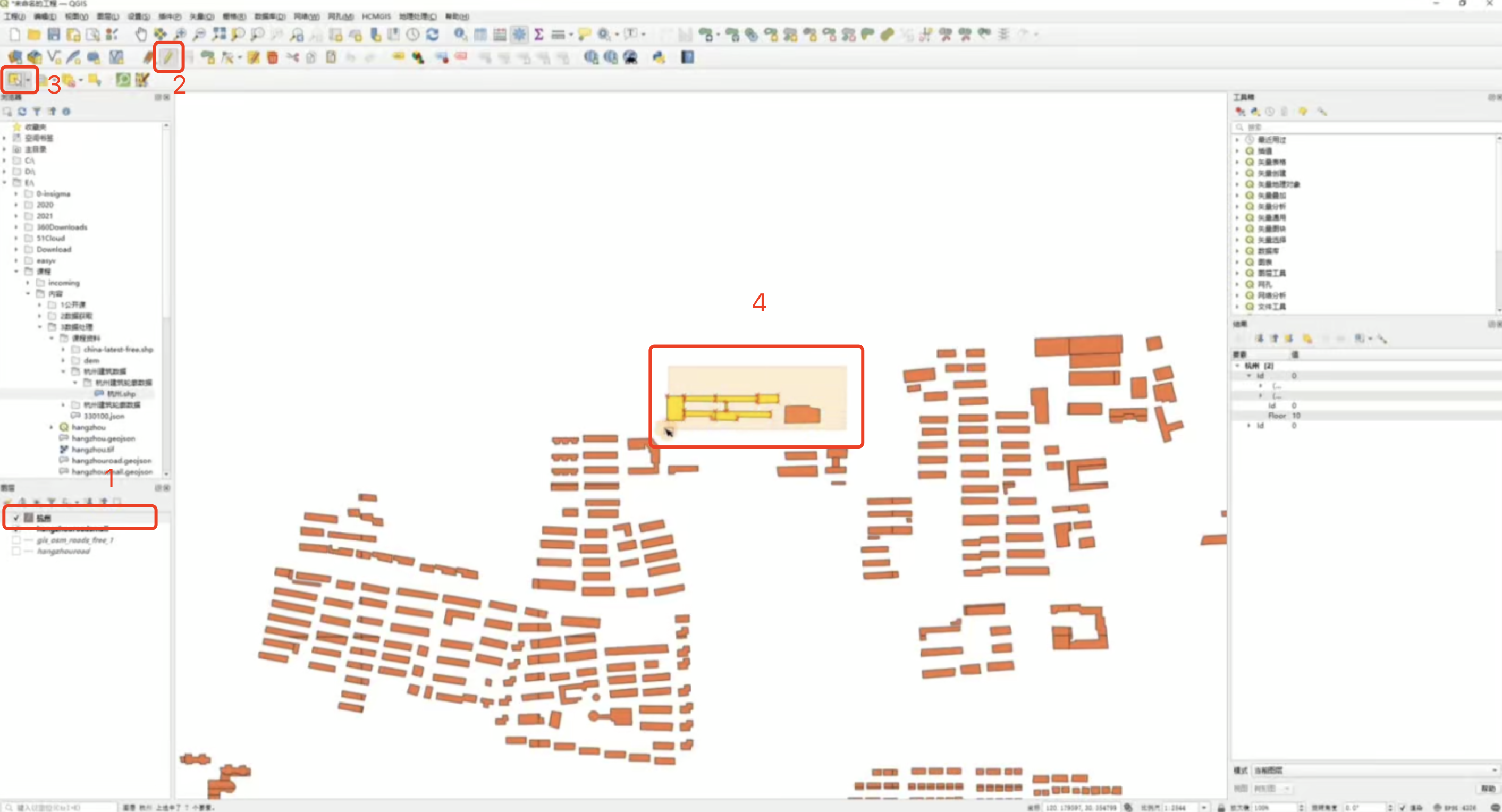

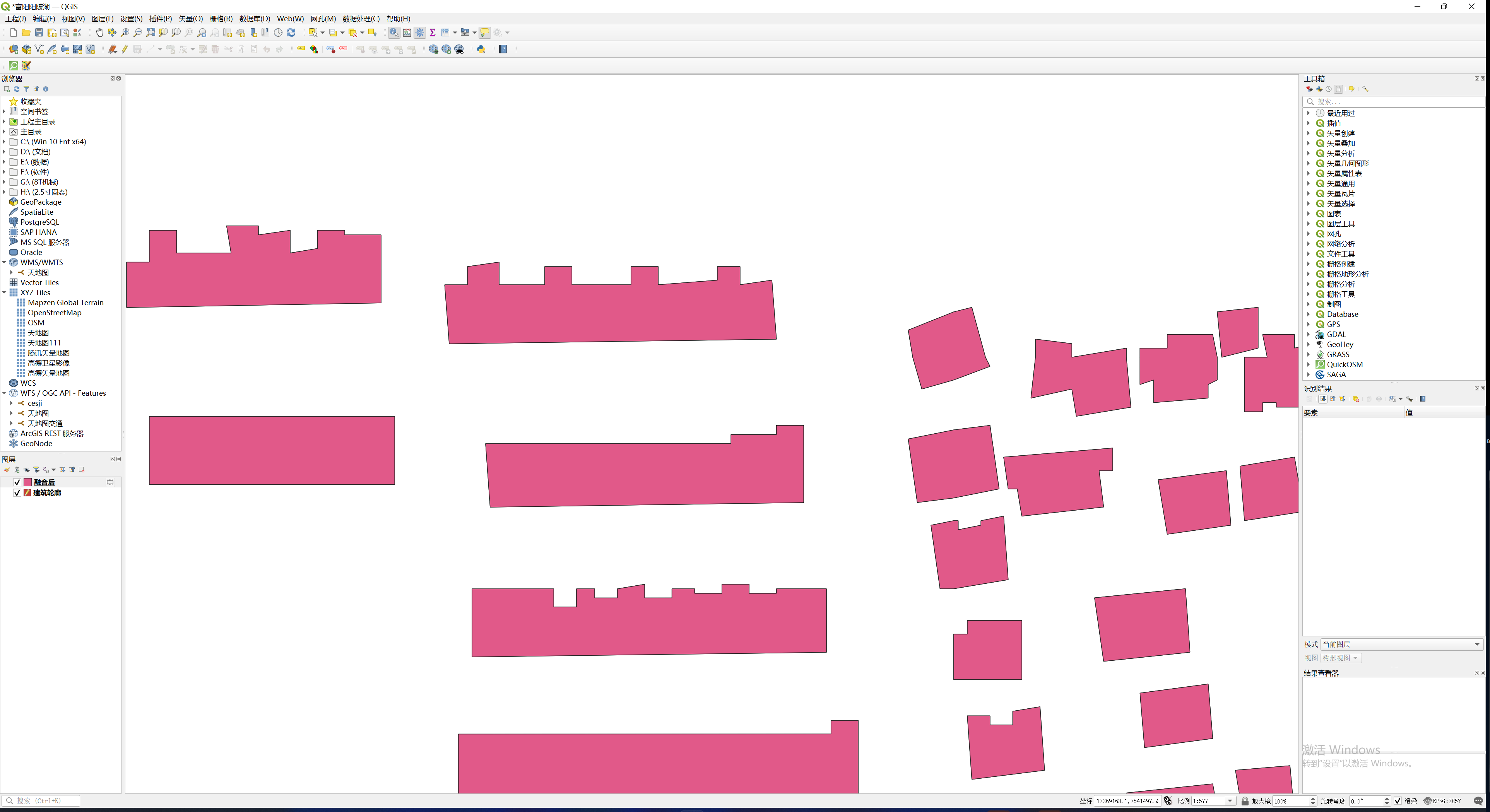

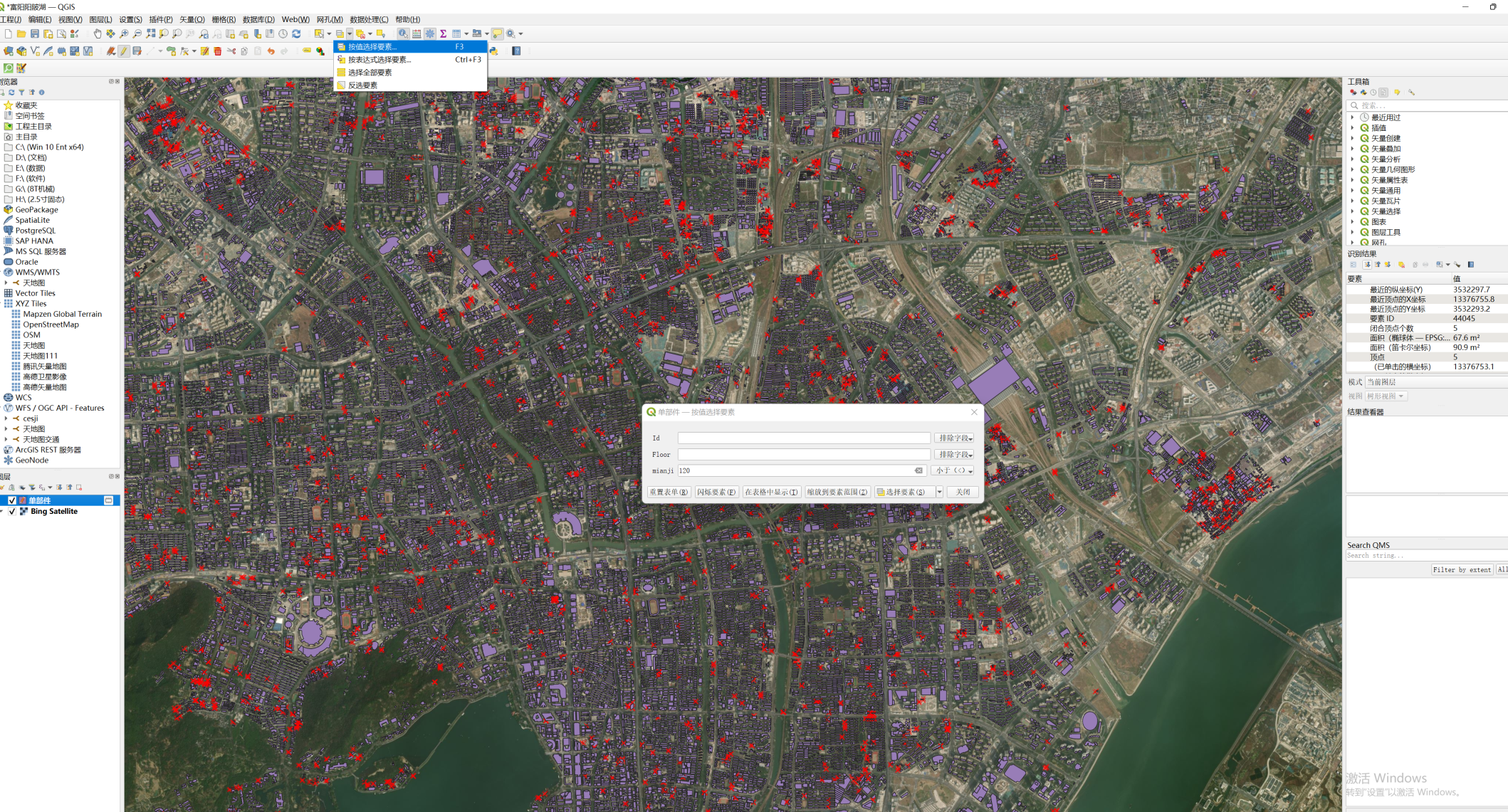

  1. 右键 >> 打开选择工具栏
    1. img

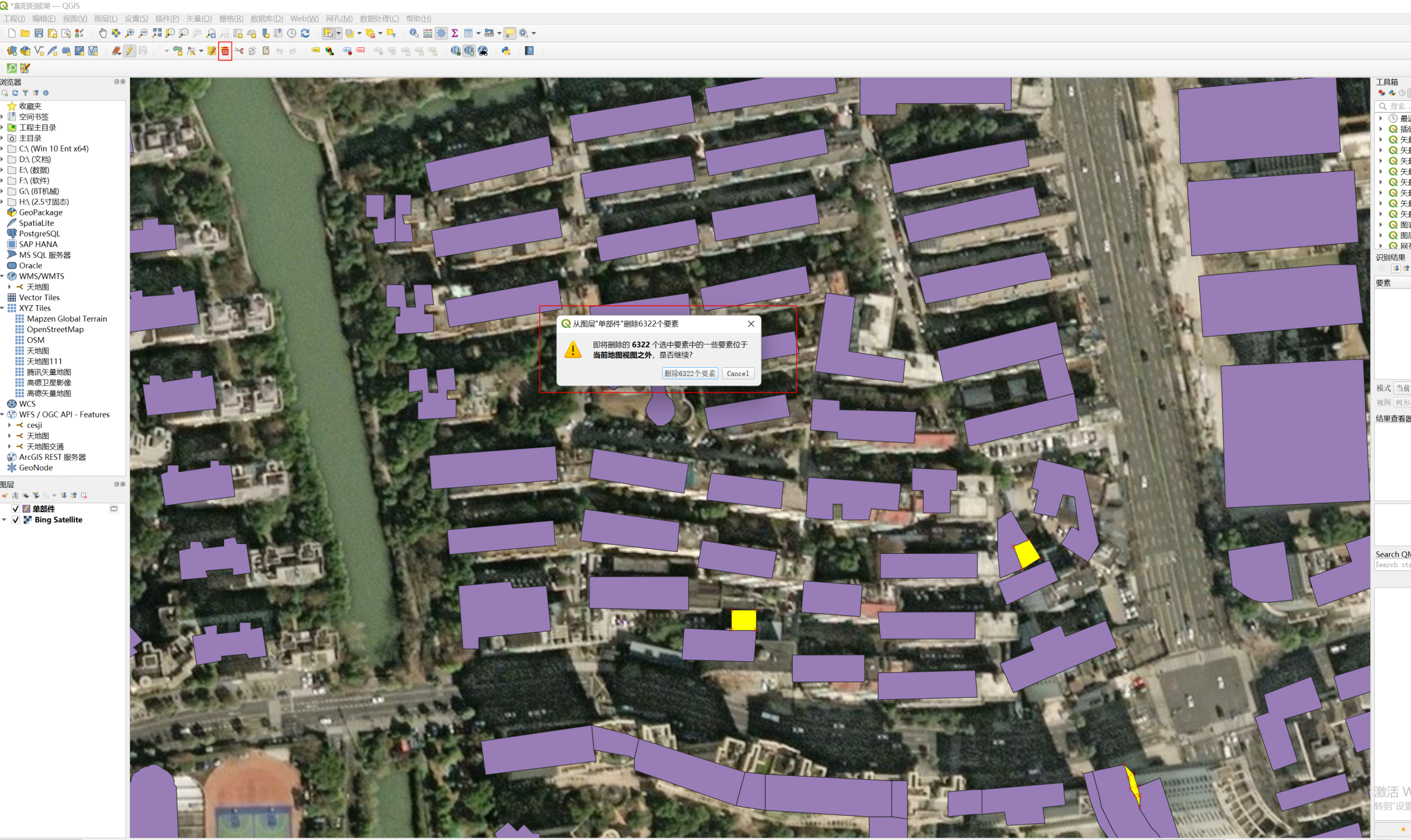

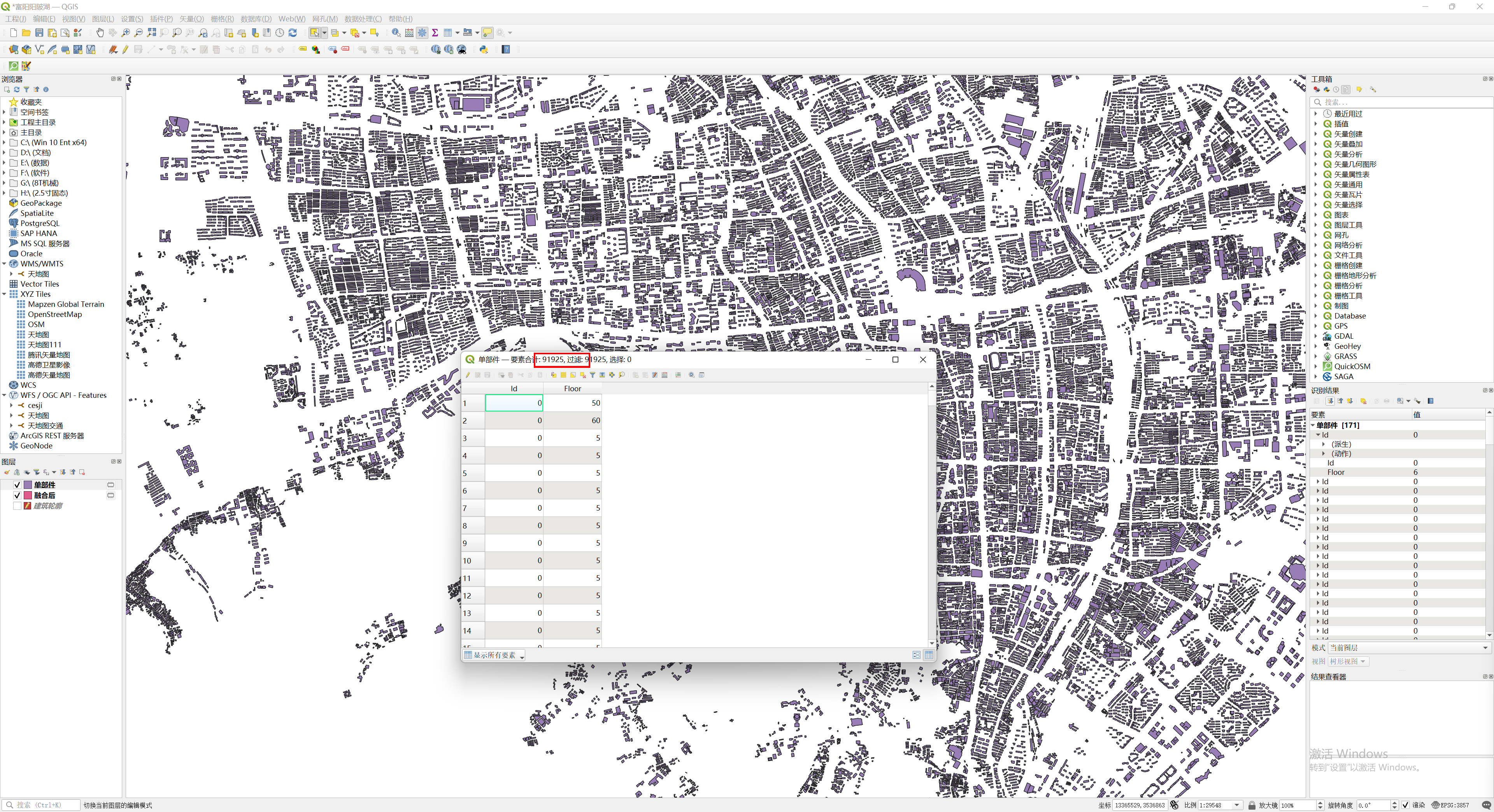

  2. 删除图层中的数据信息
    1. img
顶点选中删除

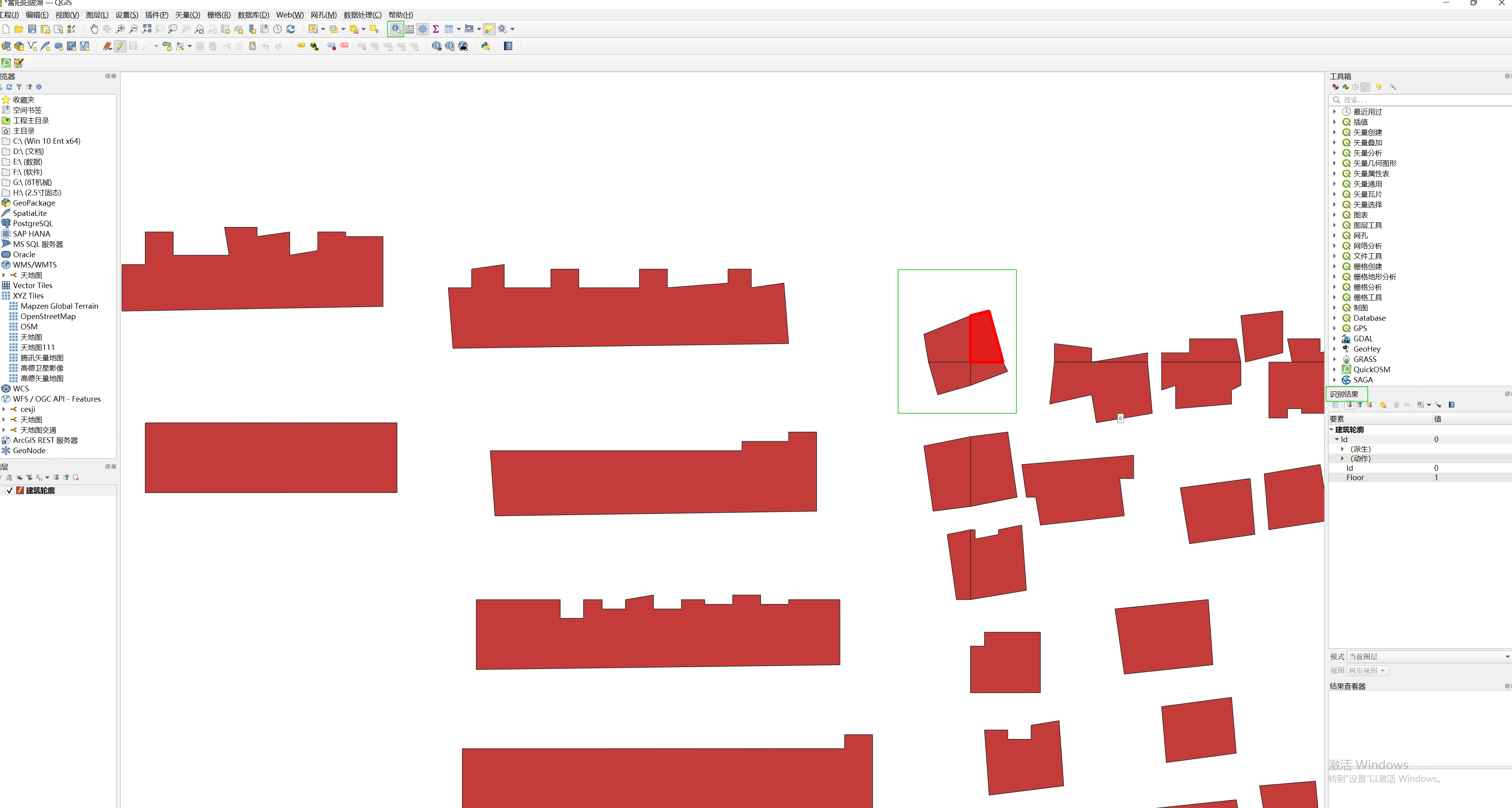

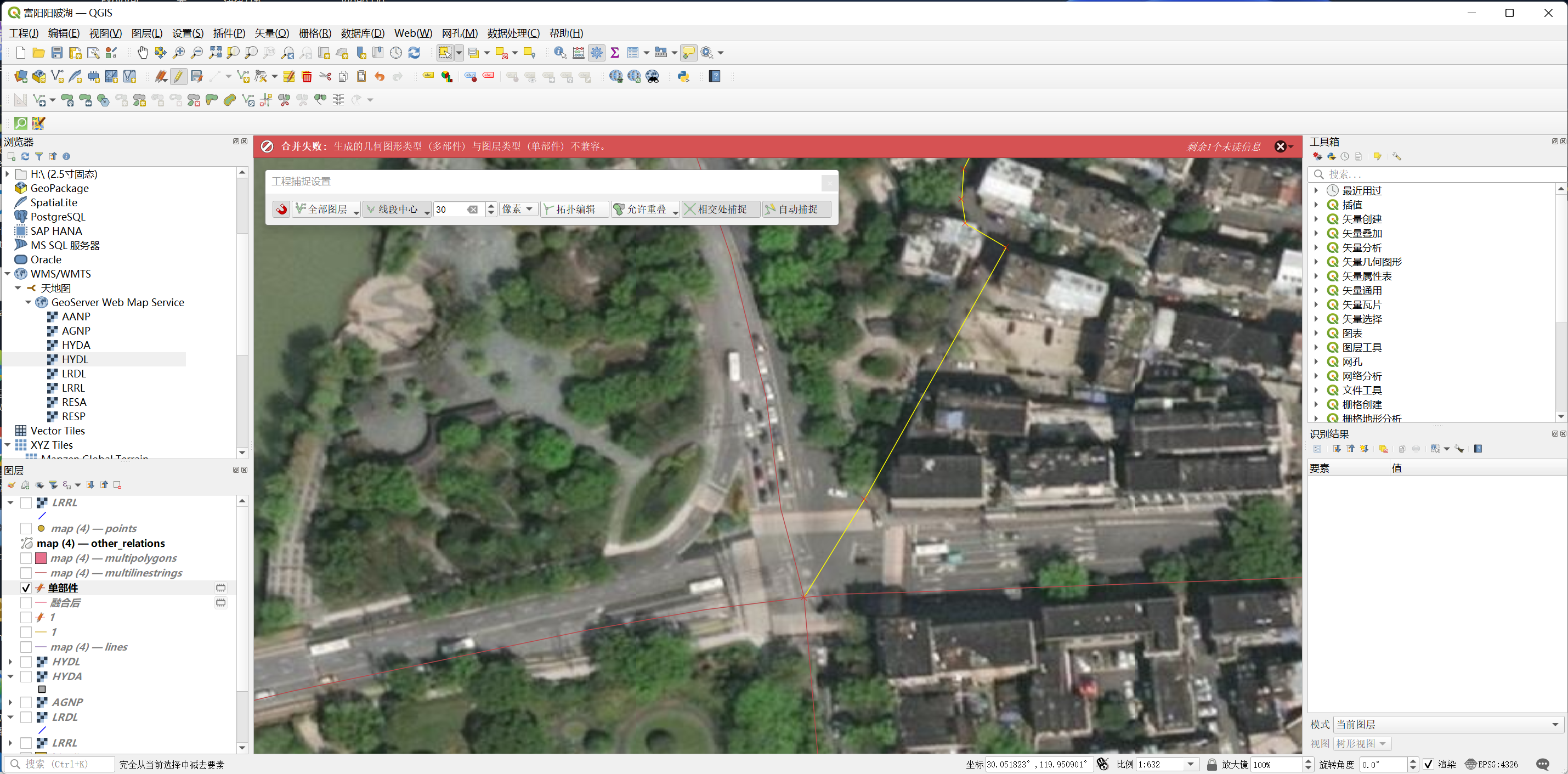

  1. 切换为顶点编辑模式 >> 选中顶点删除
    1. img

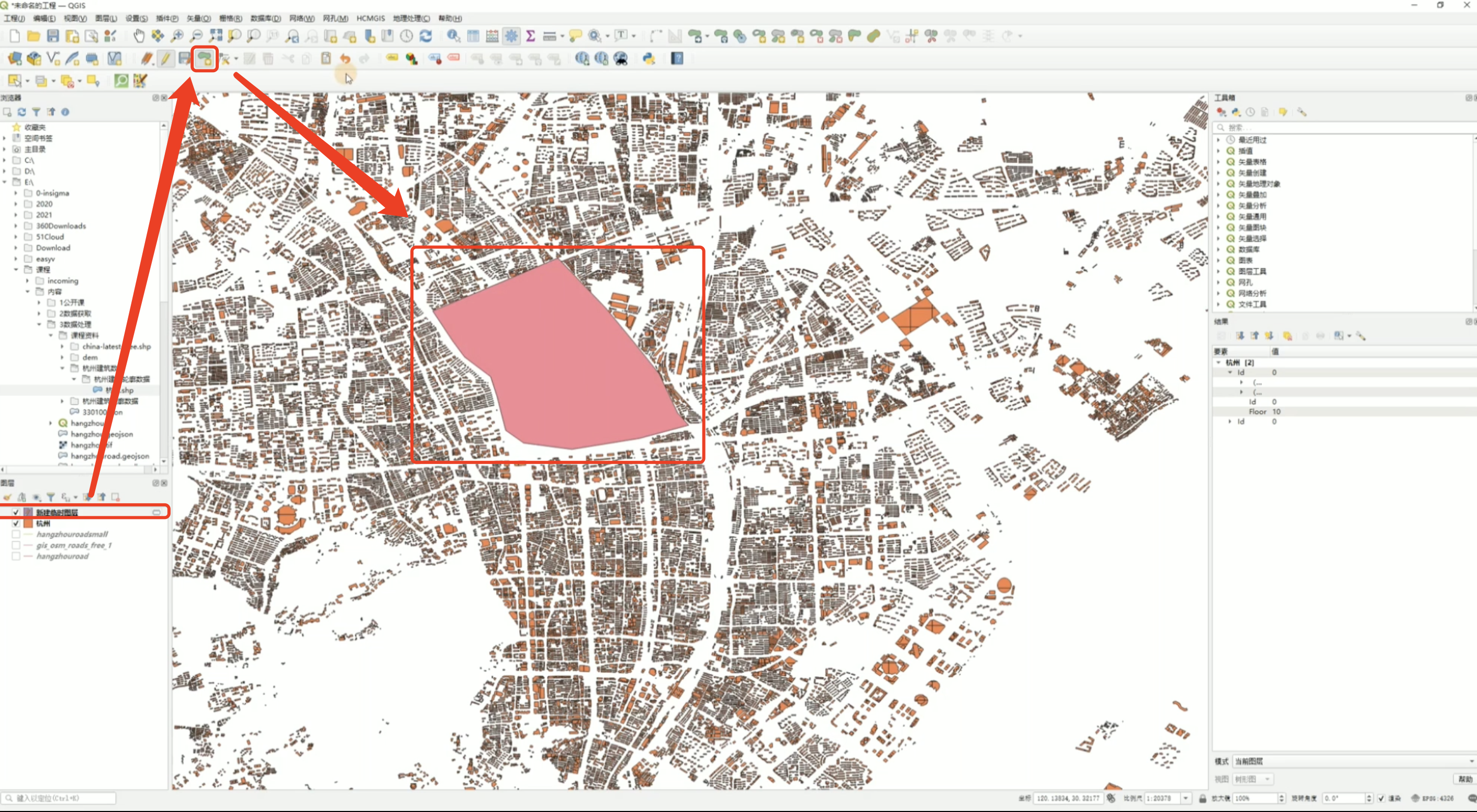

保留部分区域

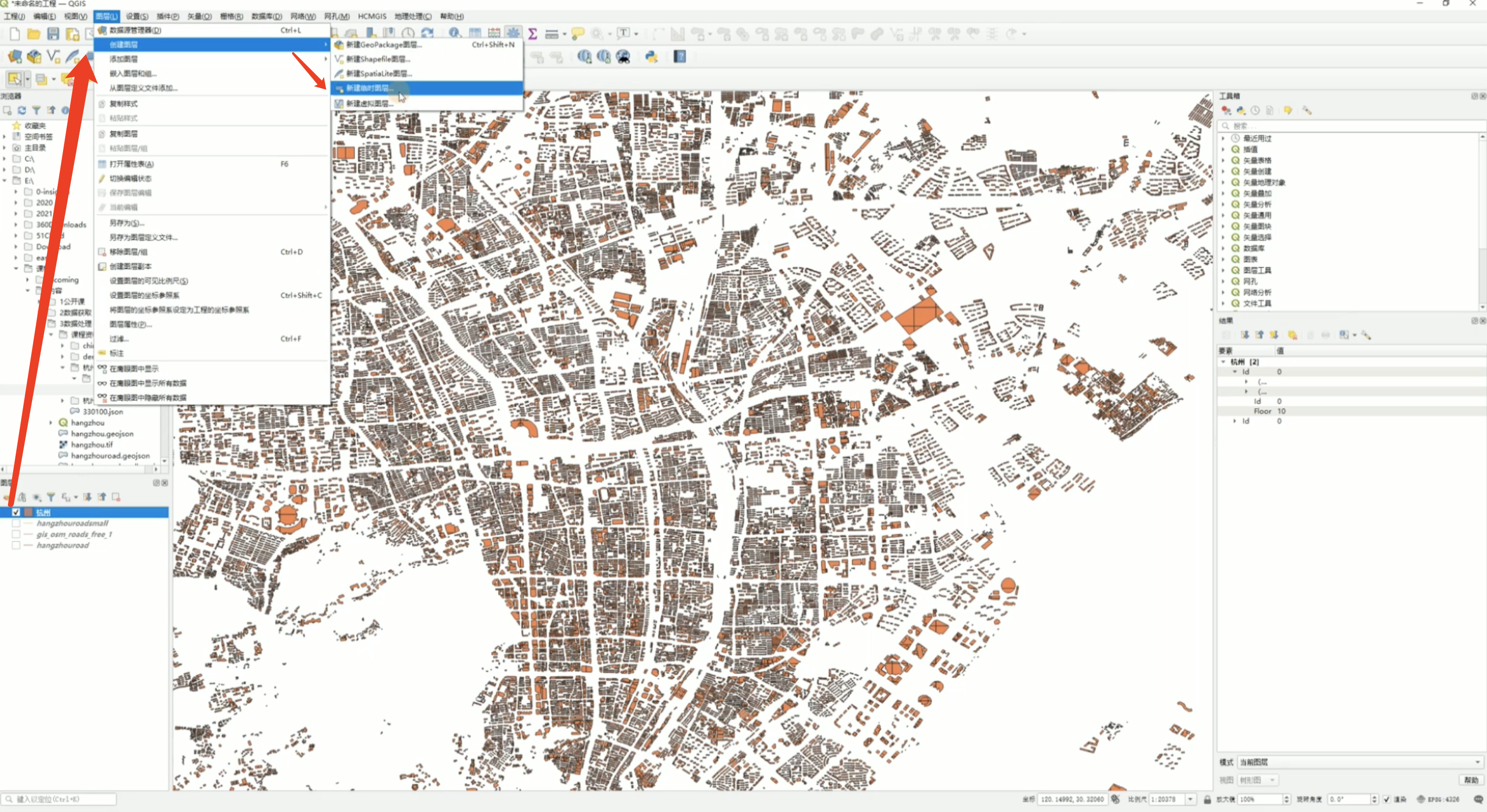

  1. 新建临时图层:图层 > 创建图层 > 新建临时图层


  2. 在临时图层 > 选择绘制多边形 > 绘制多边形

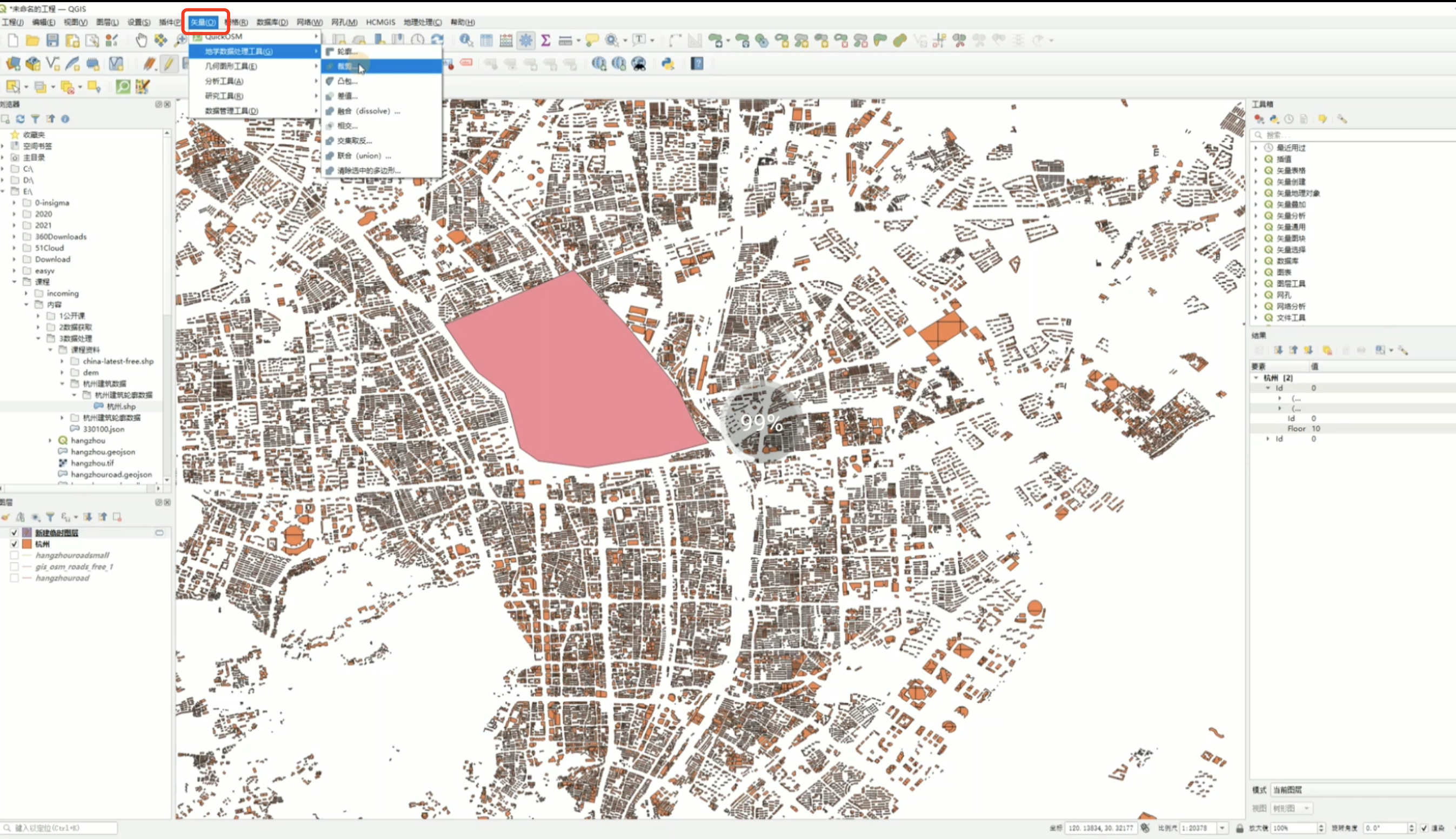

  3. 选择裁剪方式:矢量 > 地理处理工具 > 裁剪

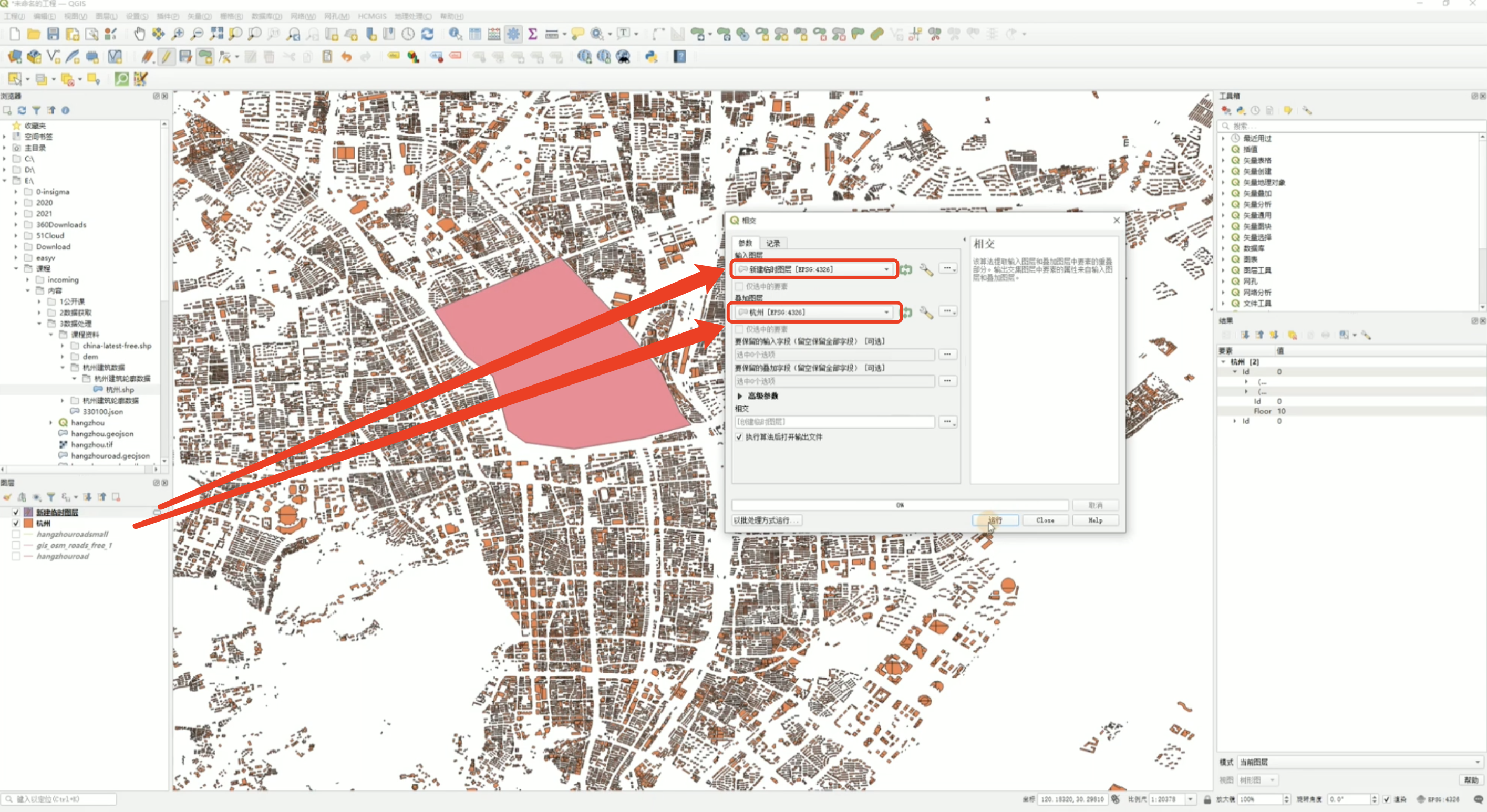

  4. 输入层选择“新建临时图层”,叠加层选择“要被裁减的图层”



建筑shp数据融合与拆分、按筛选条件删除并导出

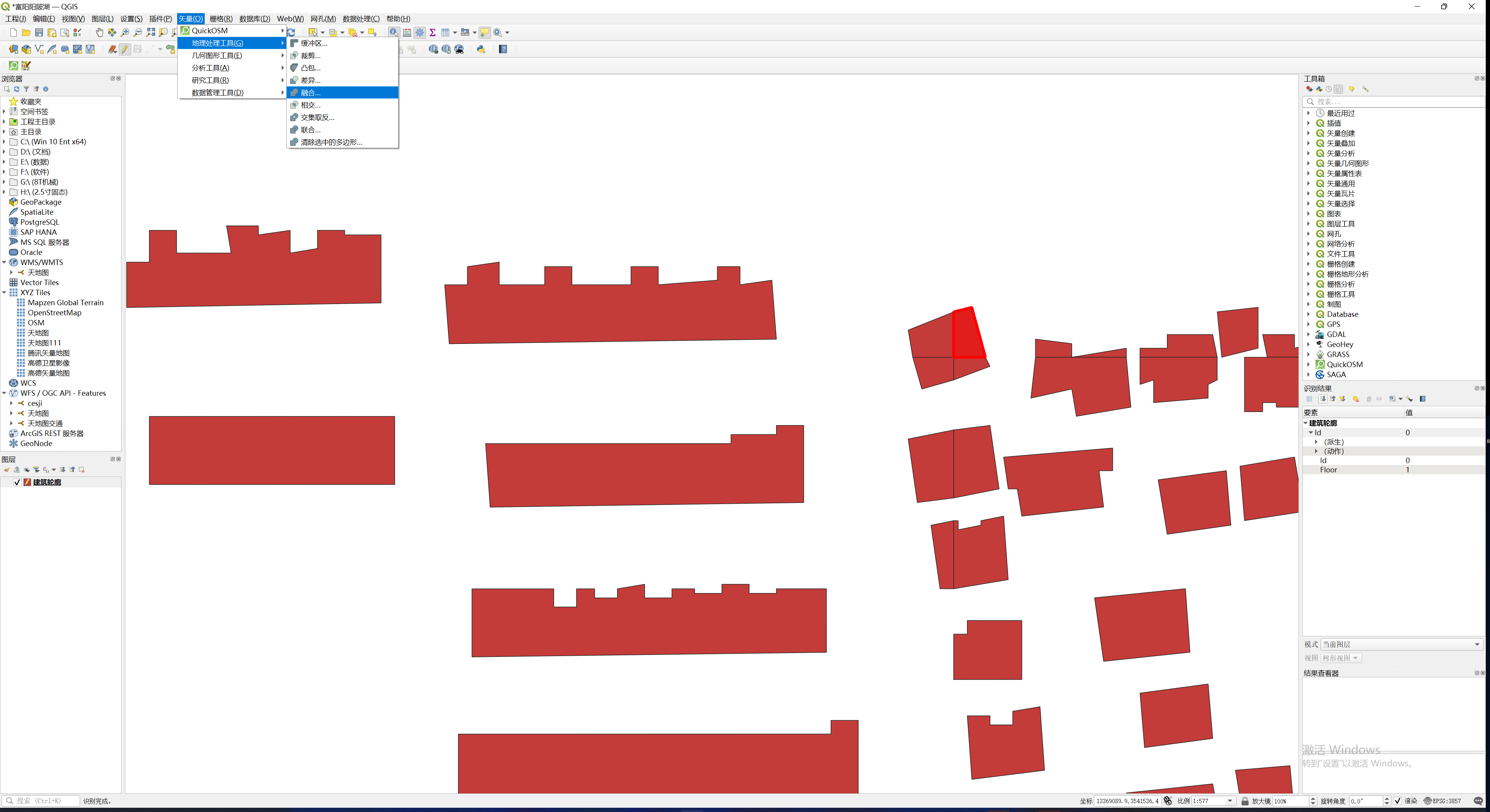

  1. 发现一个完整的部件建筑被分成多块,需要合并

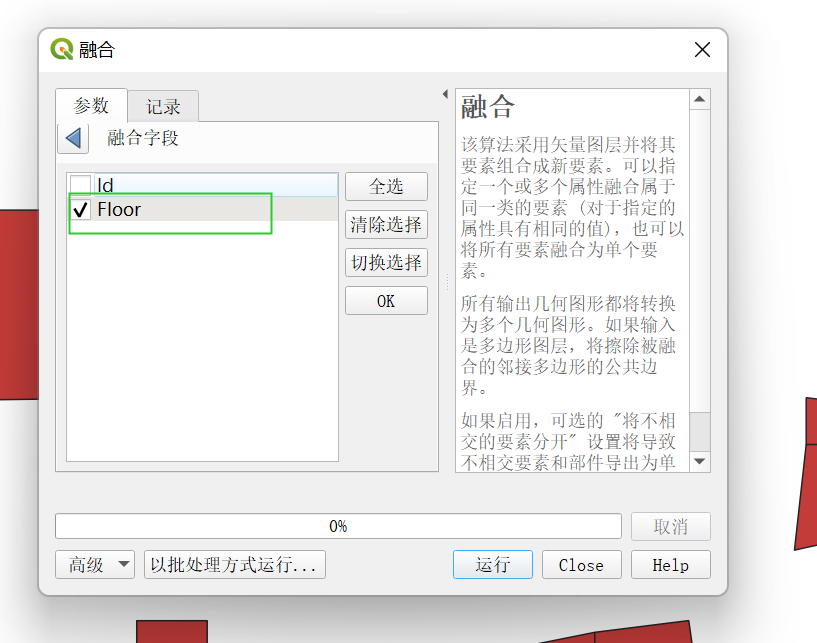

  2. 融合 > 按高度融合 > 融合完成

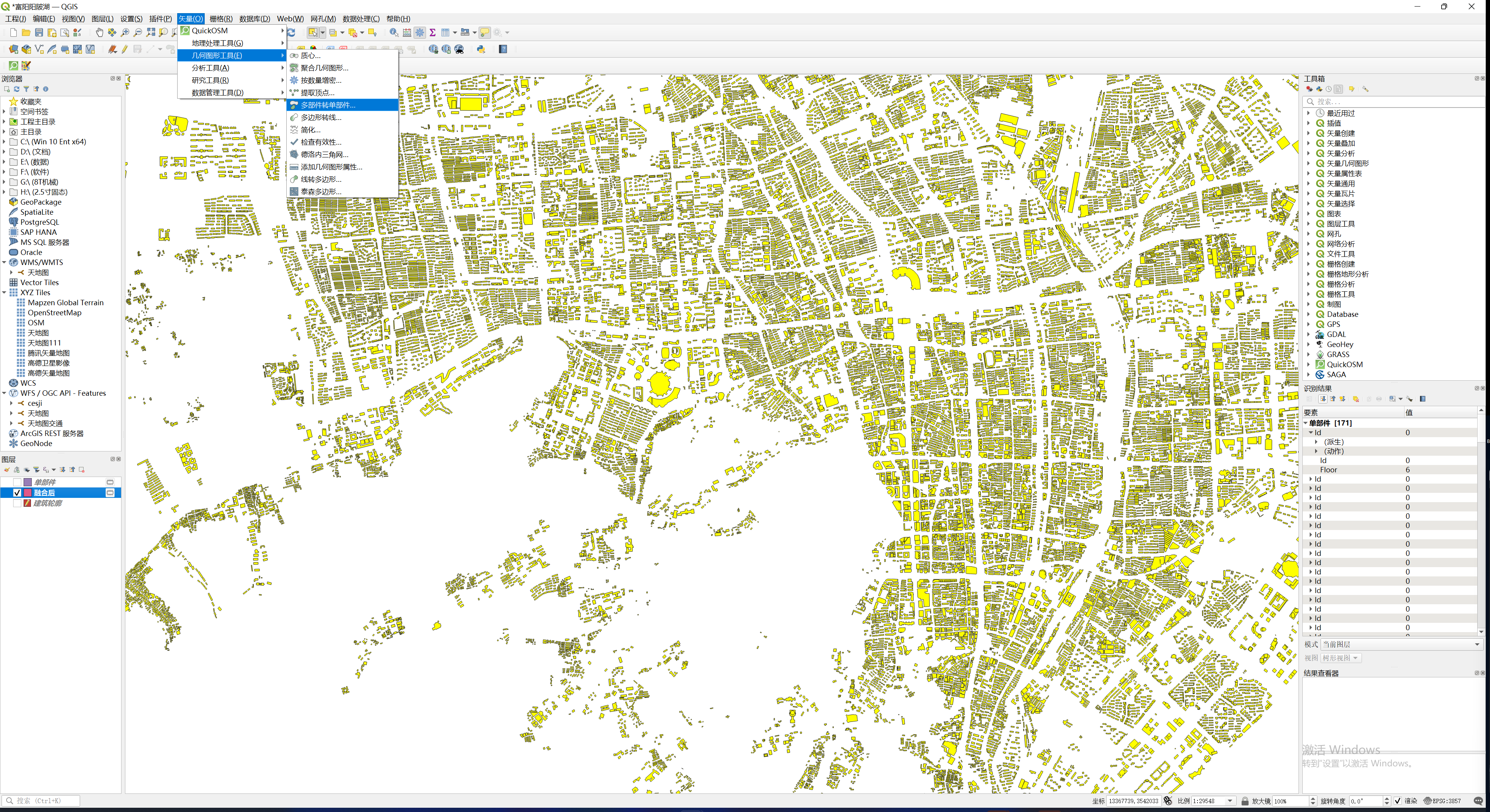

  3. 再将融合到一起的部件,拆分成单部件: 矢量 > 几何图形工具 > 多部件转单部件(优化后减少了2万个对象)

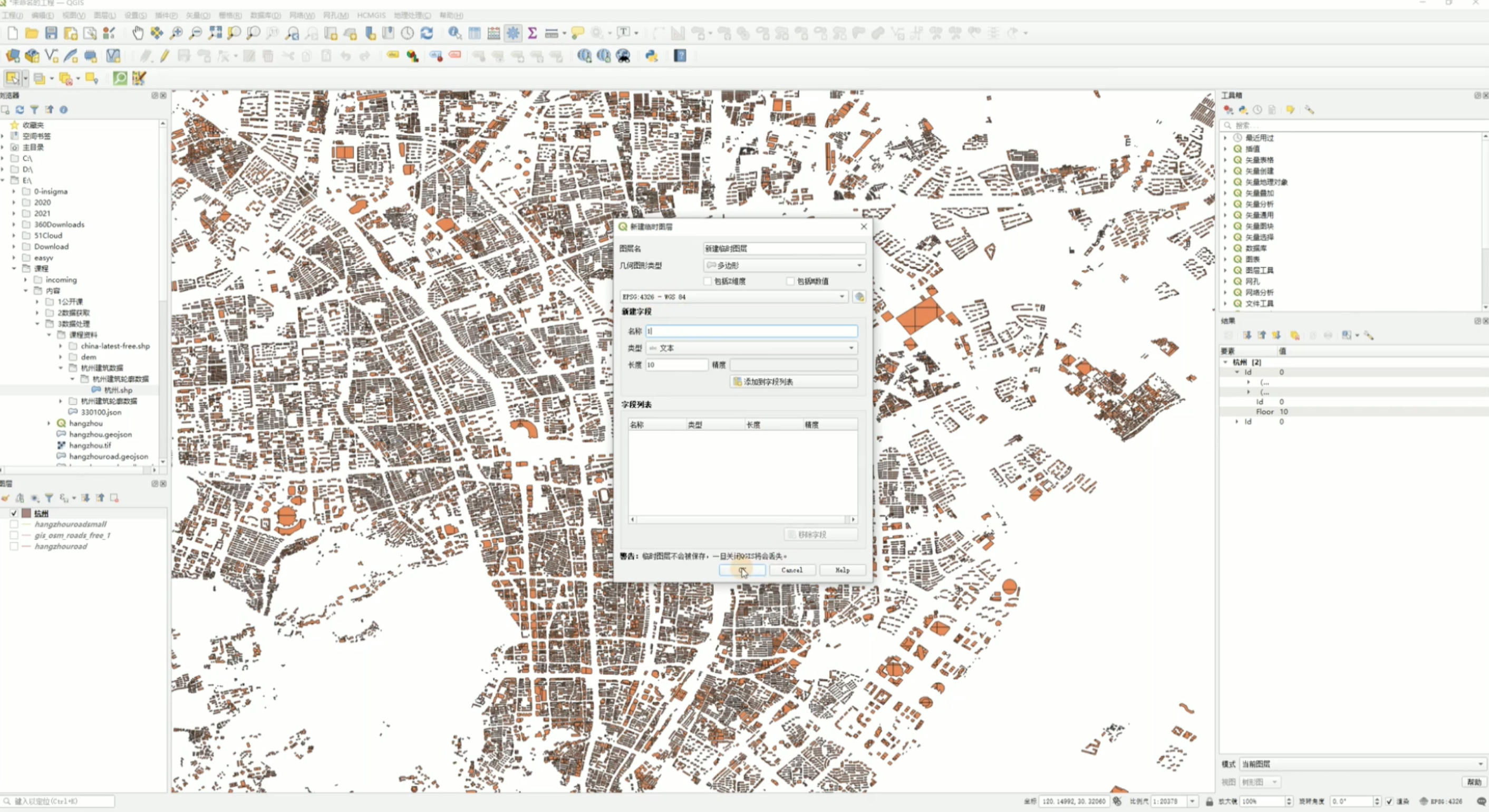

  4. 清除小于120平方米的无效对象:打开属性表 > 进入编辑模式 > 字段计算器 > 添加字段 > 选择函数area

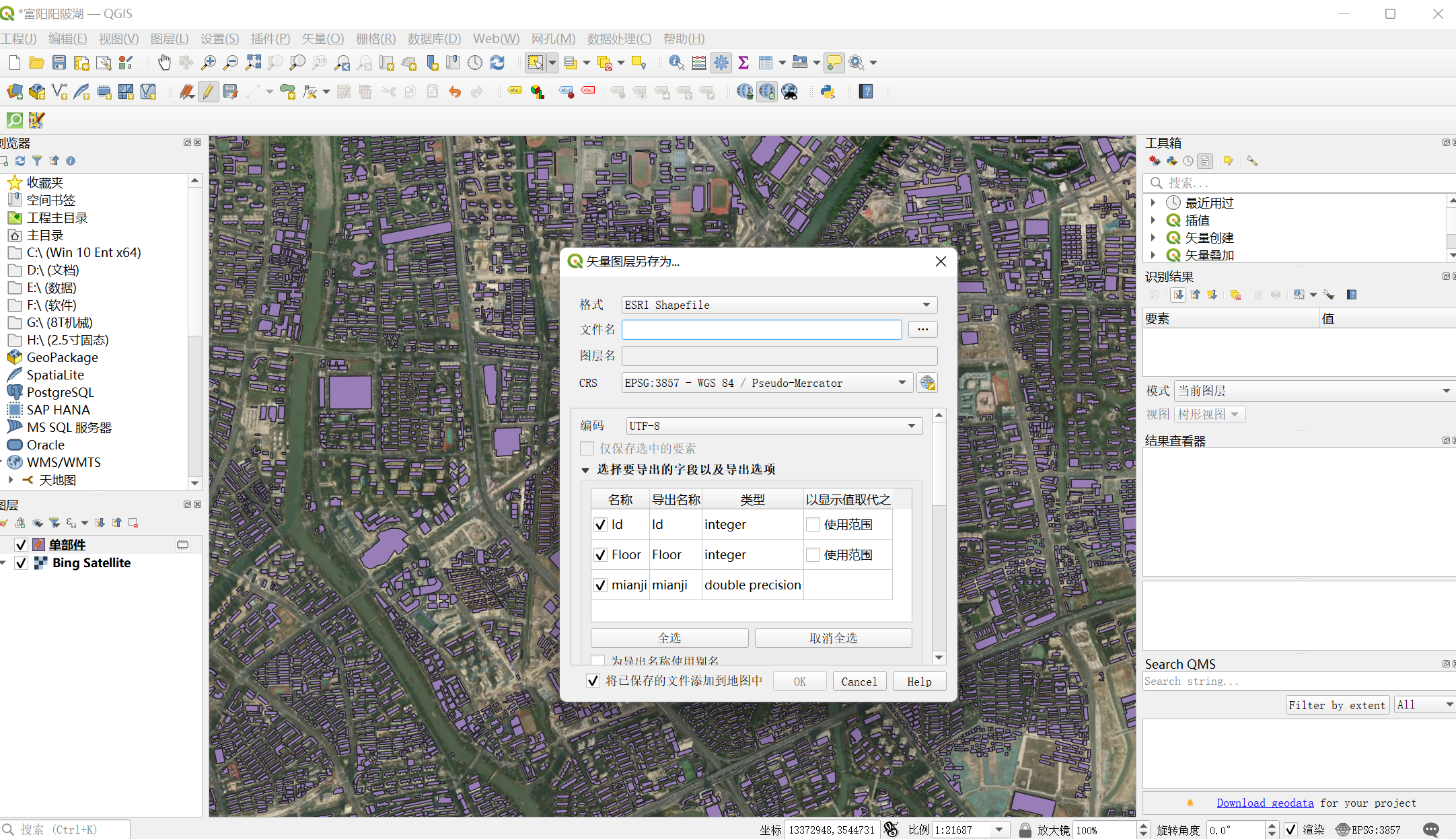

  5. 按值选择要素 > 筛选出小于120平方米的无效对象 > 删除 > 导出




道路数据-处理与应用

OSM数据

  1. Openstreetmap下载:https://www.openstreetmap.org/export#map=15/30.0753/119.9078
  2. 导入QGIS中,主要使用OSM文件中的道路、水系

检查道路矢量数据源编码

  1. 打开属性表 > 查看矢量数据是否正常?出现乱码,需要修改编码

道路要素信息查看

  1. 查看单要素数据信息
  2. 查看图层所有要素信息

重要道路筛选与提取

  1. 按值选择要素
  2. 再此选中的基础之上,取消选择“secondary”数据
  3. 删除选中

规整零碎的道路线段

方法一:将相同道路名称的路段,融合到一起

方法二:逐一选择零碎的要素 > 点击合并选中要素

方法三:手动绘制

在QGIS中处理成符合CityEngine程序化建模规则的道路线段

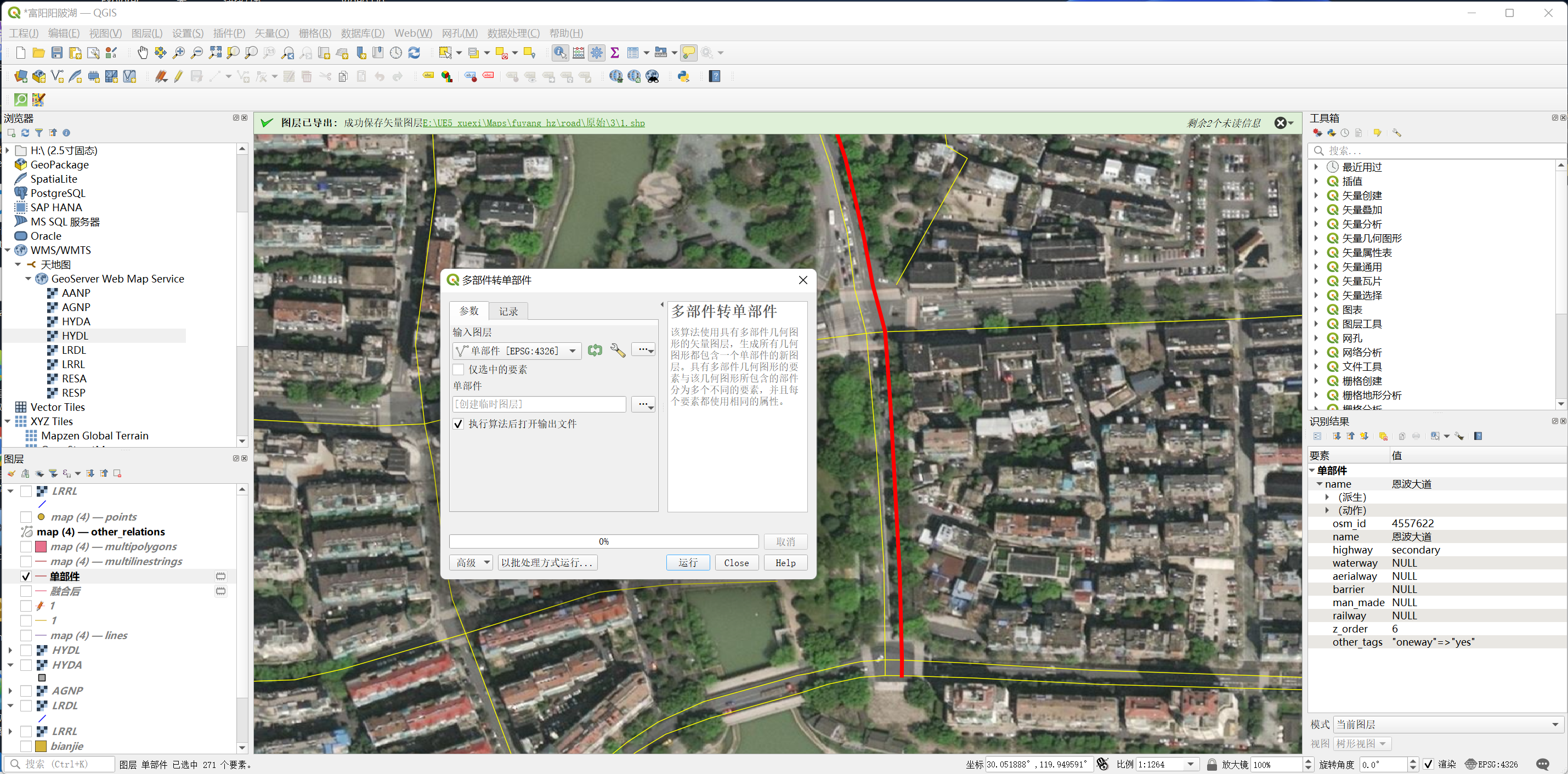

  1. 全选. > 多部件转单部件. >

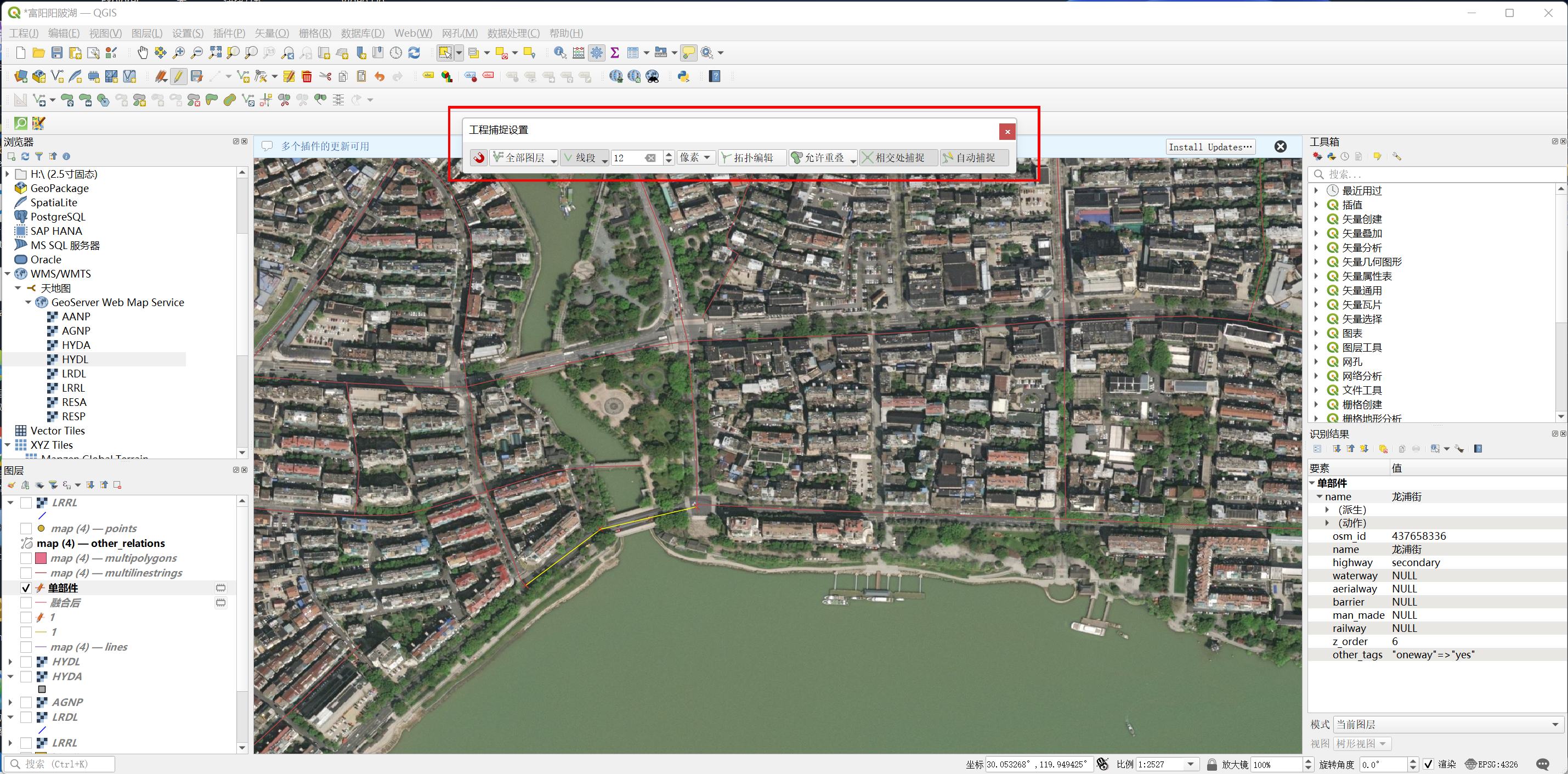

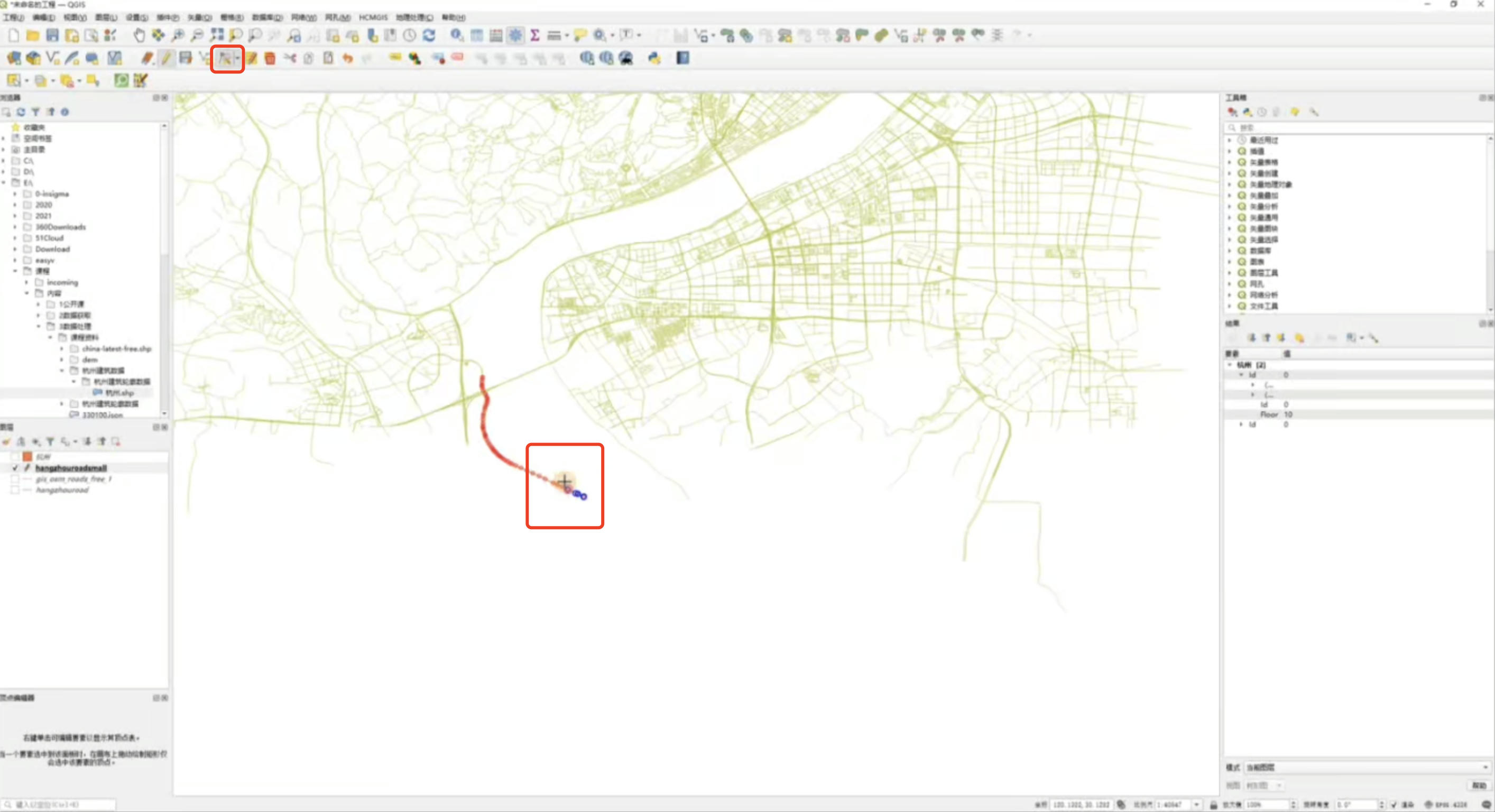

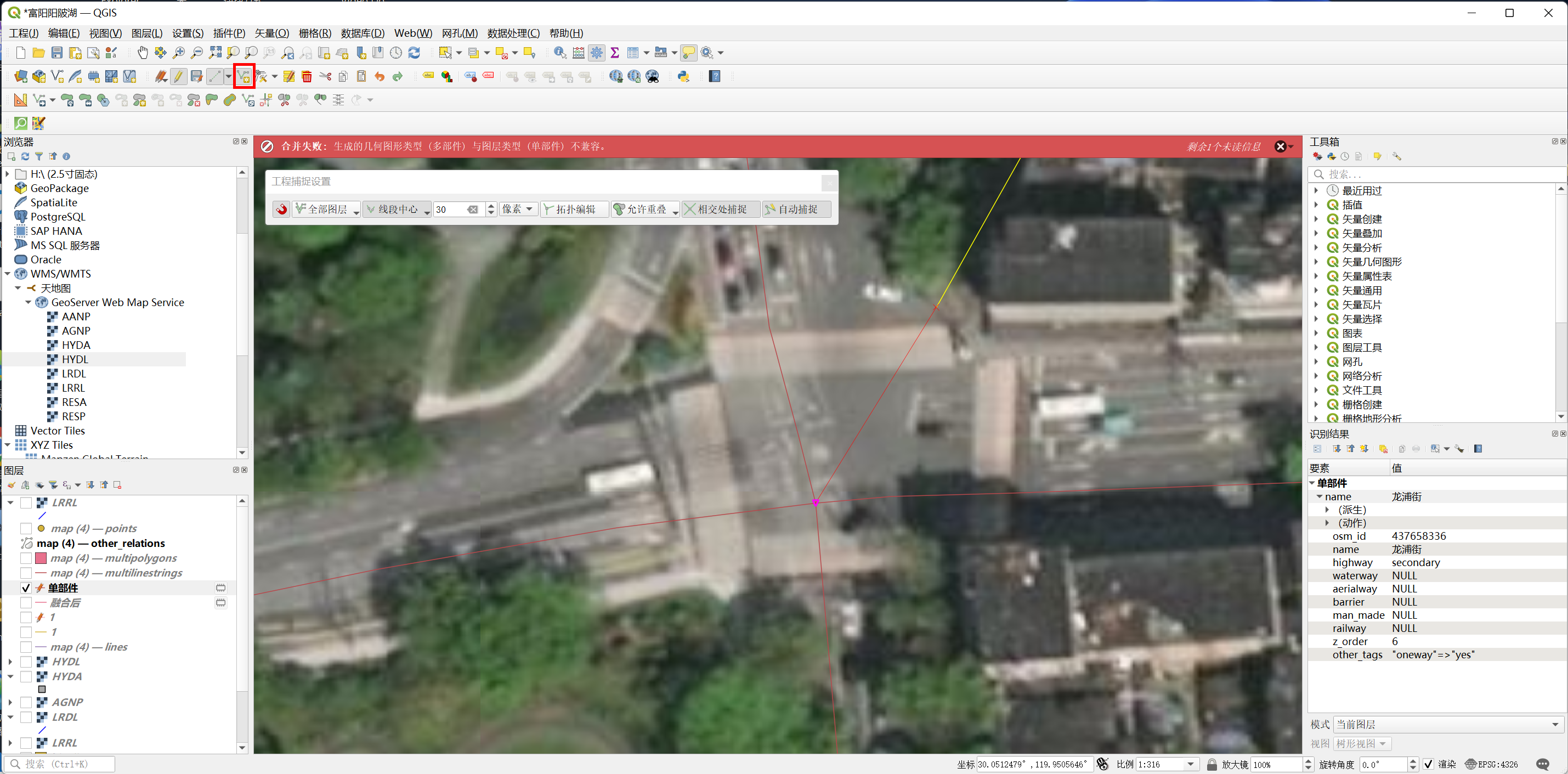

  2. 工程 > 捕捉选线 > 开启顶点、线段、线段中心、线端点捕捉 > 选择“添加线要素”,选择线段一个端点,继续画延长线(开启后,后续画线就会自动吸附)


  3. 选择“添加线要素” > 选择线段一个端点,继续画延长线 > 右键确定

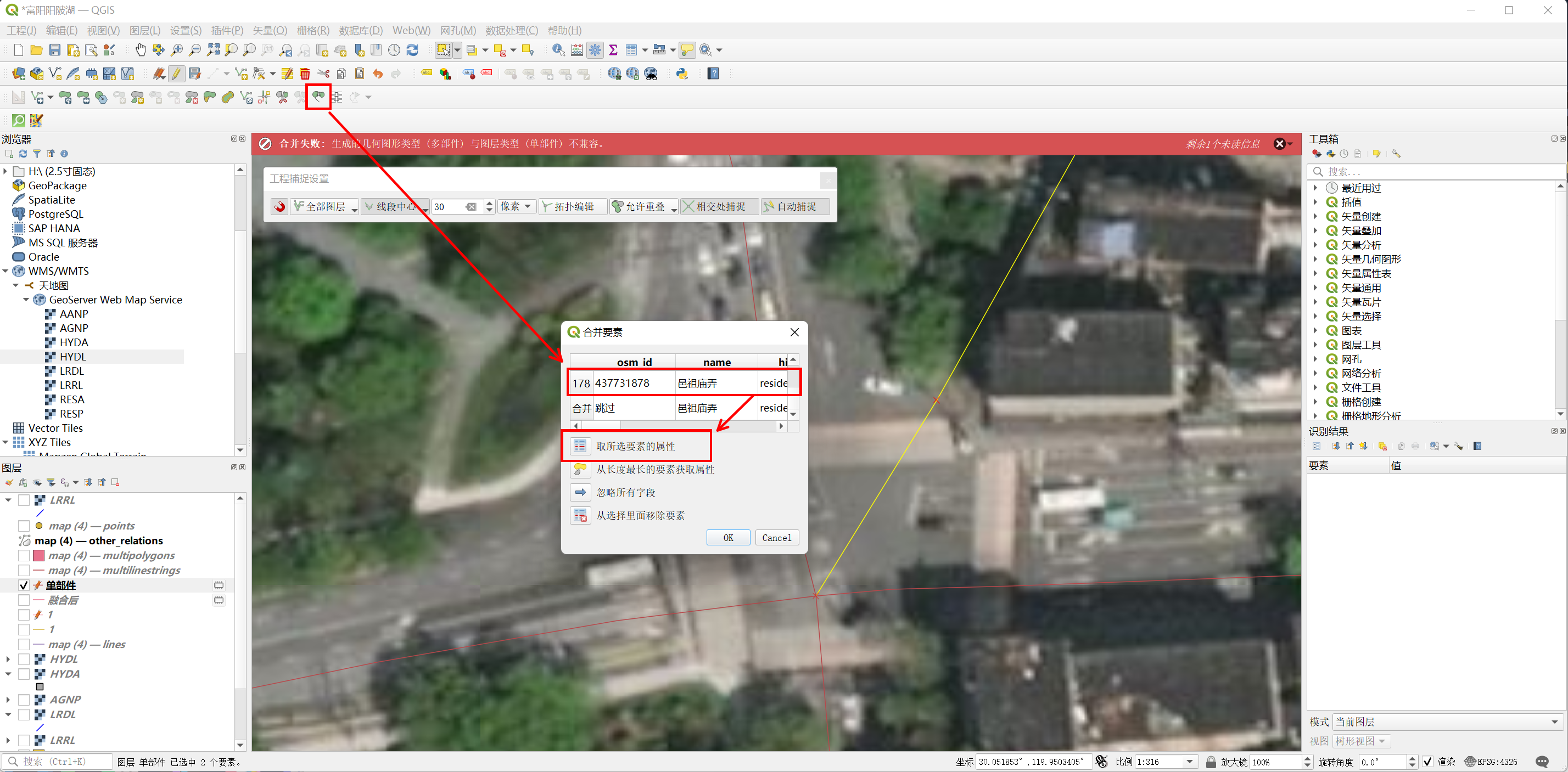

  1. 选择2条以上,要合并的线段 > 点击“合并所选要素” > 选择一列要保留的数据 > 取所选要素的属性 > OK



  2. 将道路处理成单线的,两条并列路线,取路段名多,路线保持在卫星图道路中间的一条

  3. QGIS处理时,节点要少、避免节点与节点间密集;

  4. 十字路口出上下左右尽可能不要有节点,否则在CityEngine会出红线报错

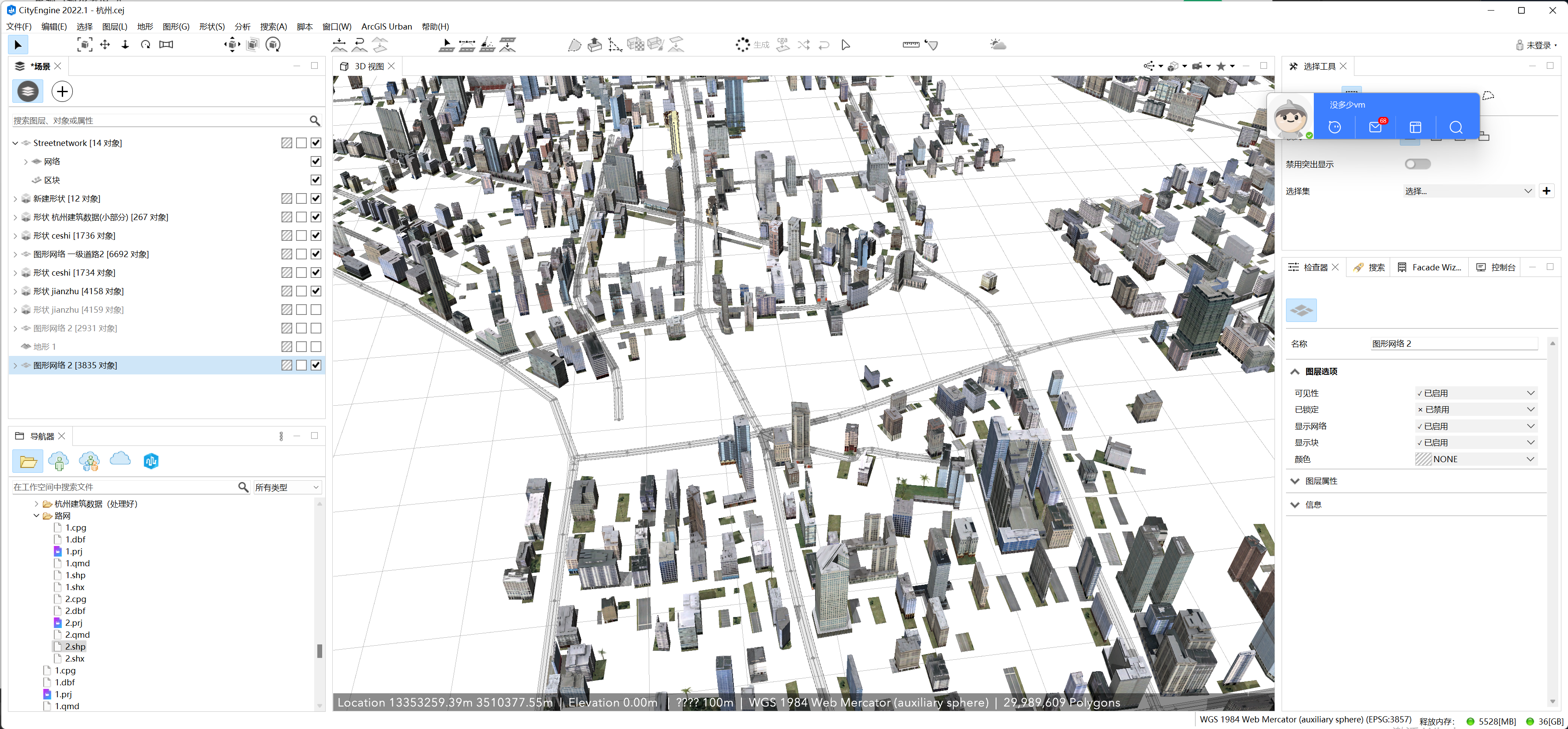

导入CityEngine自动程序化生成道路

  1. 将处理好的道路shp文件,导入CityEngine

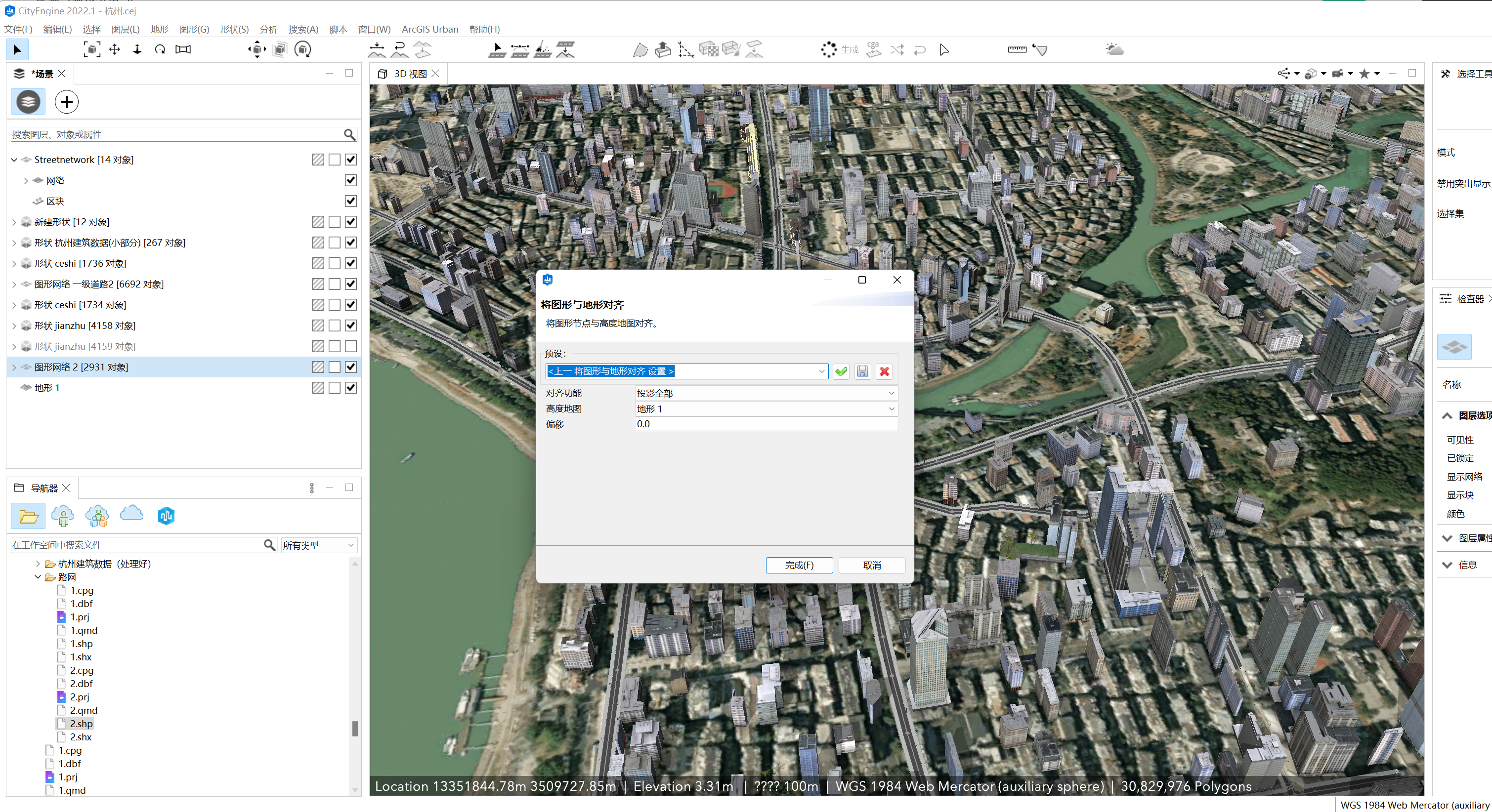

  2. 将“古月设计街道规则”赋予给道路 > 将街道与地形对齐

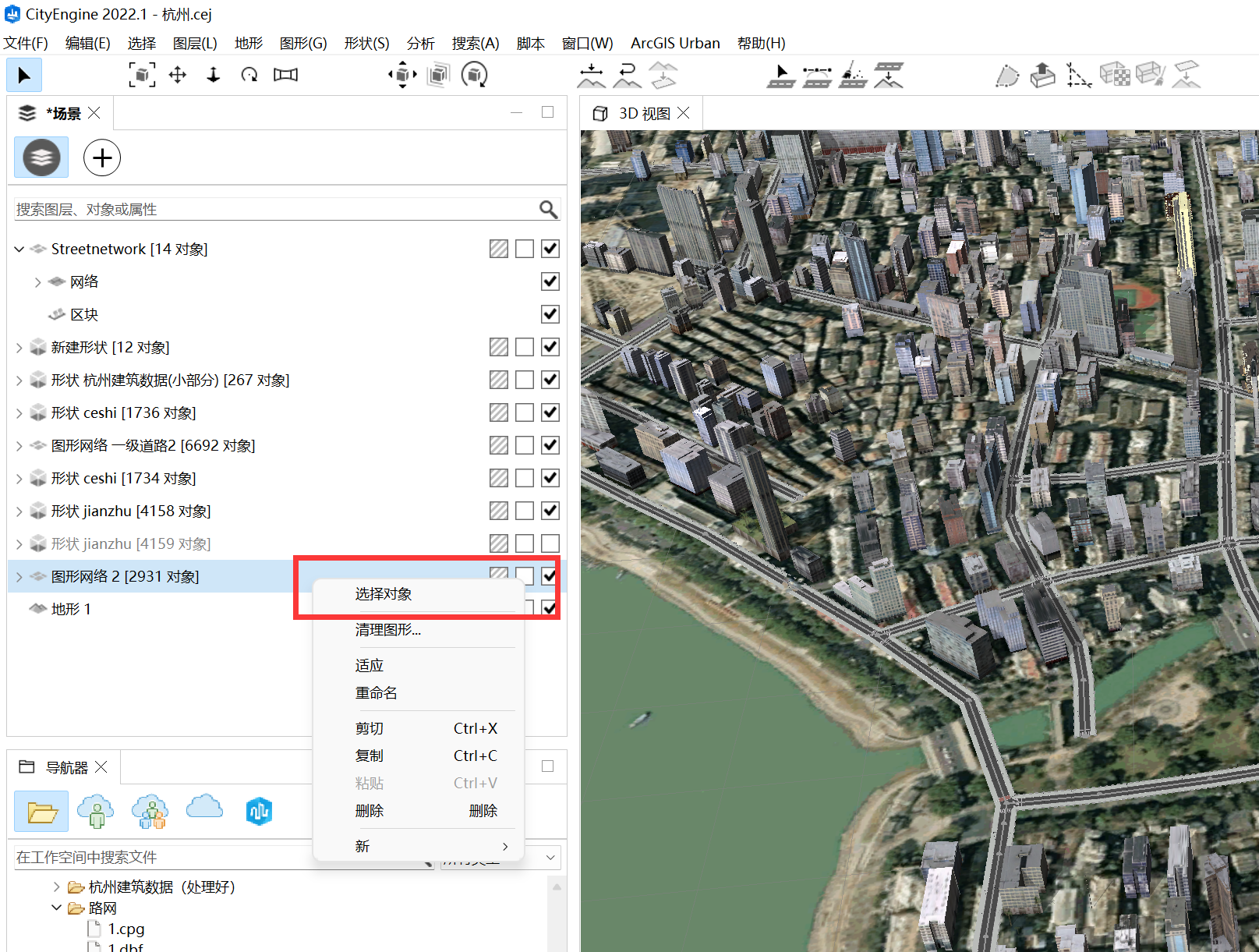

  3. 选择对象,全选道路

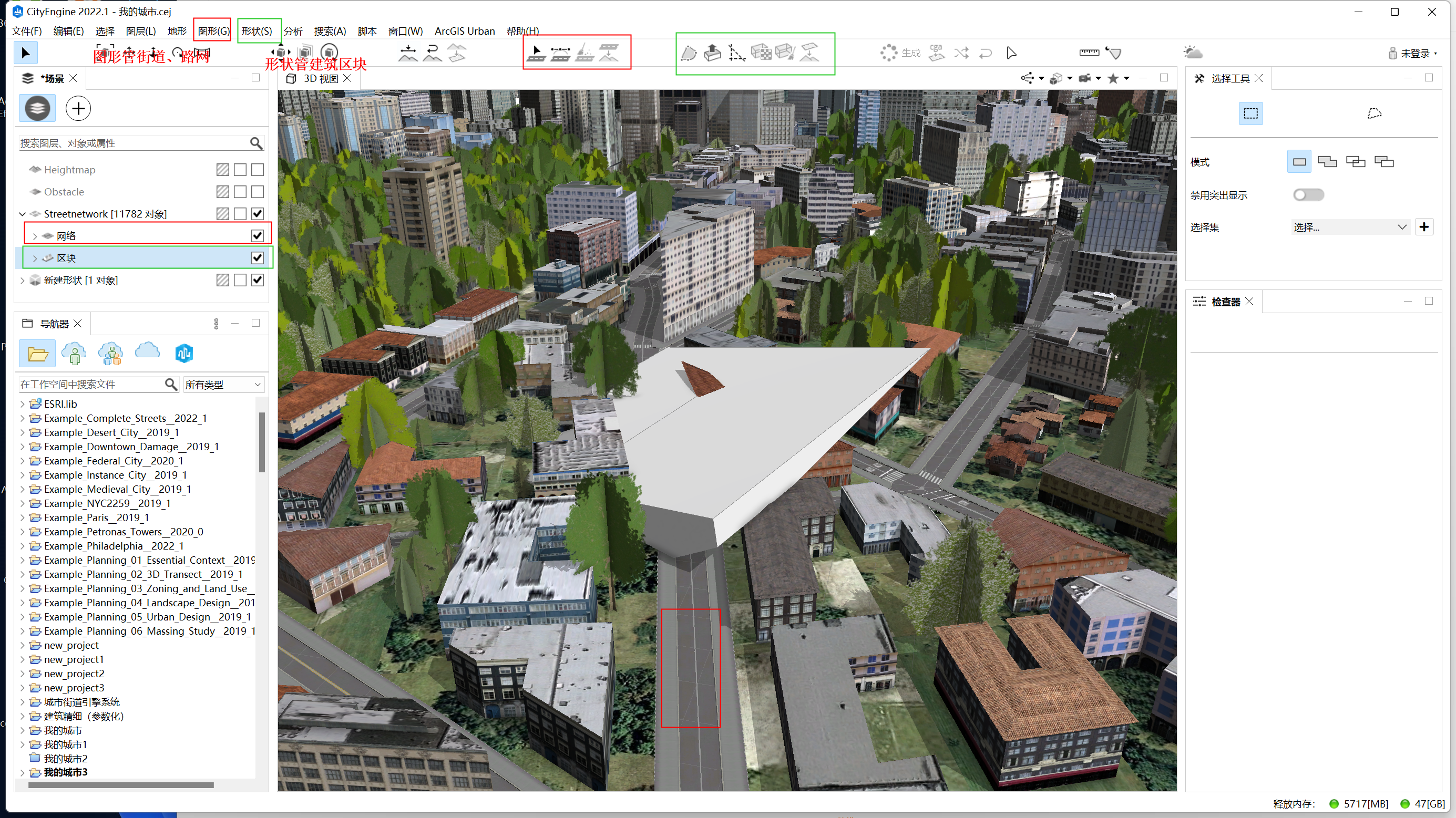

  4. 红框出代表:道路的交汇处(十字路口、三岔路口等)、道路、人行道(马路牙子)、建筑区块

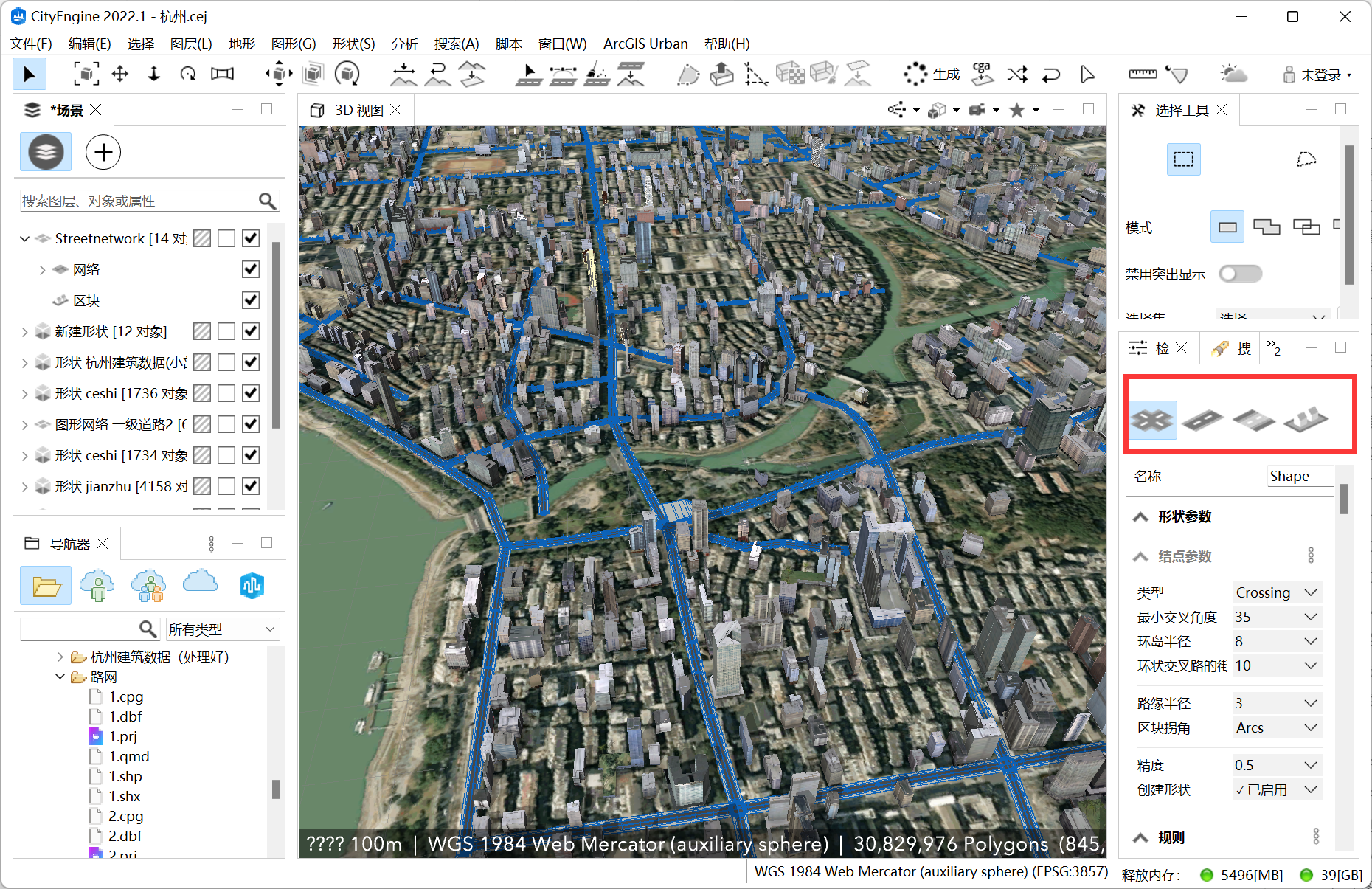

  5. 分别为四部分赋予初始规则

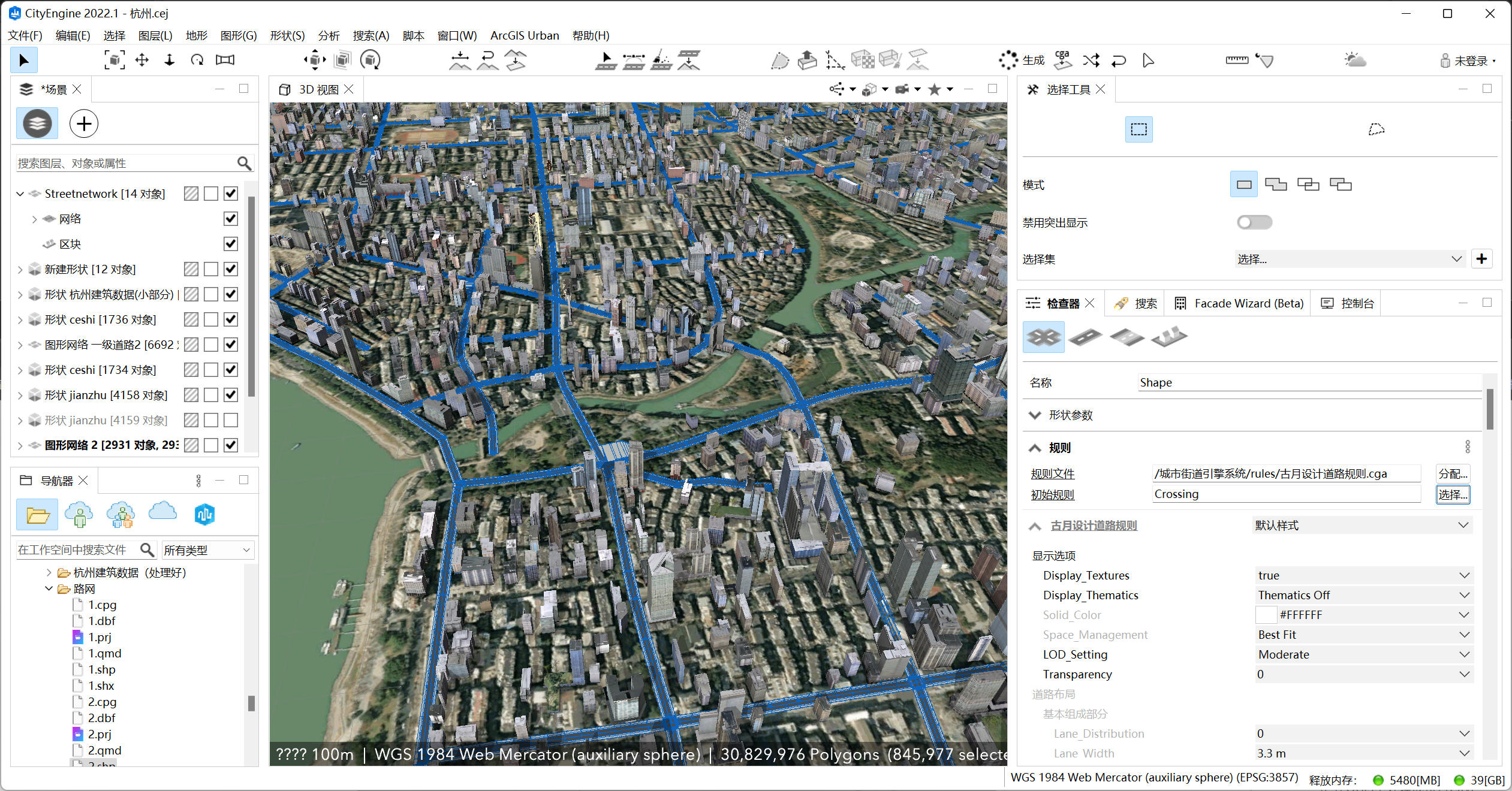

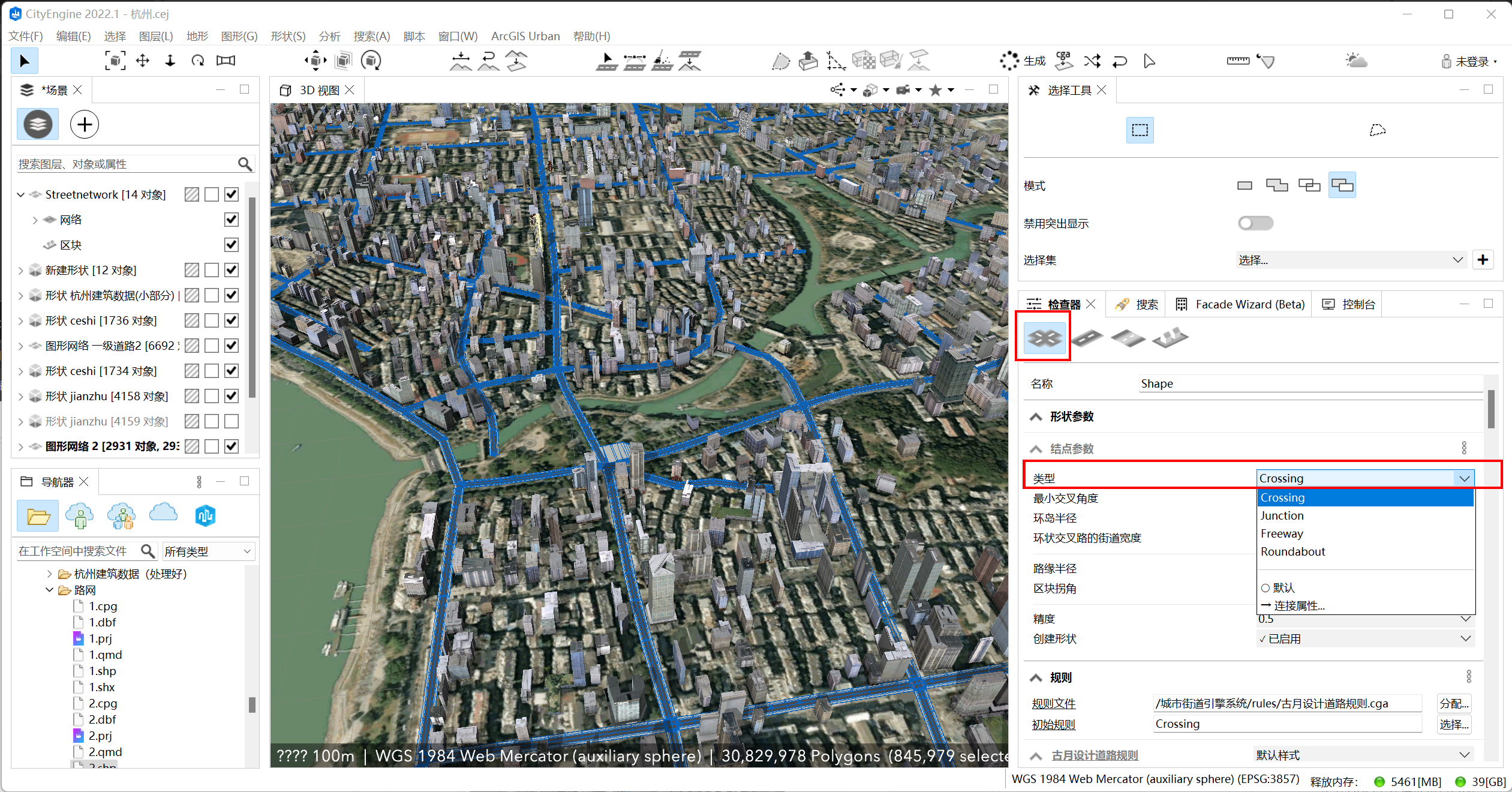

  6. 设置节点初始规则:Crossing(十字路口)、Junction(交叉路口)、Freeway(高速公路)、Roundabout(环岛)

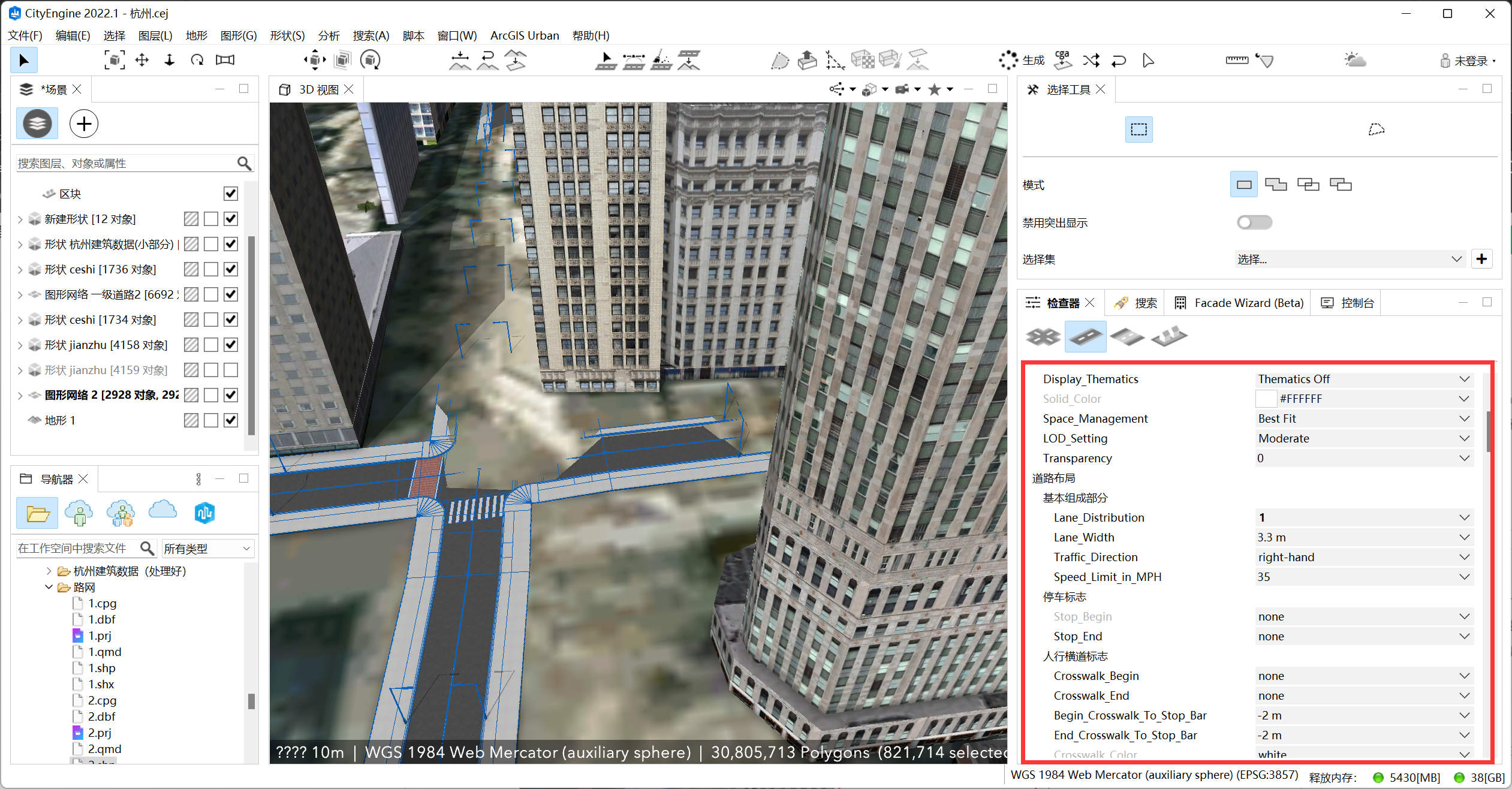

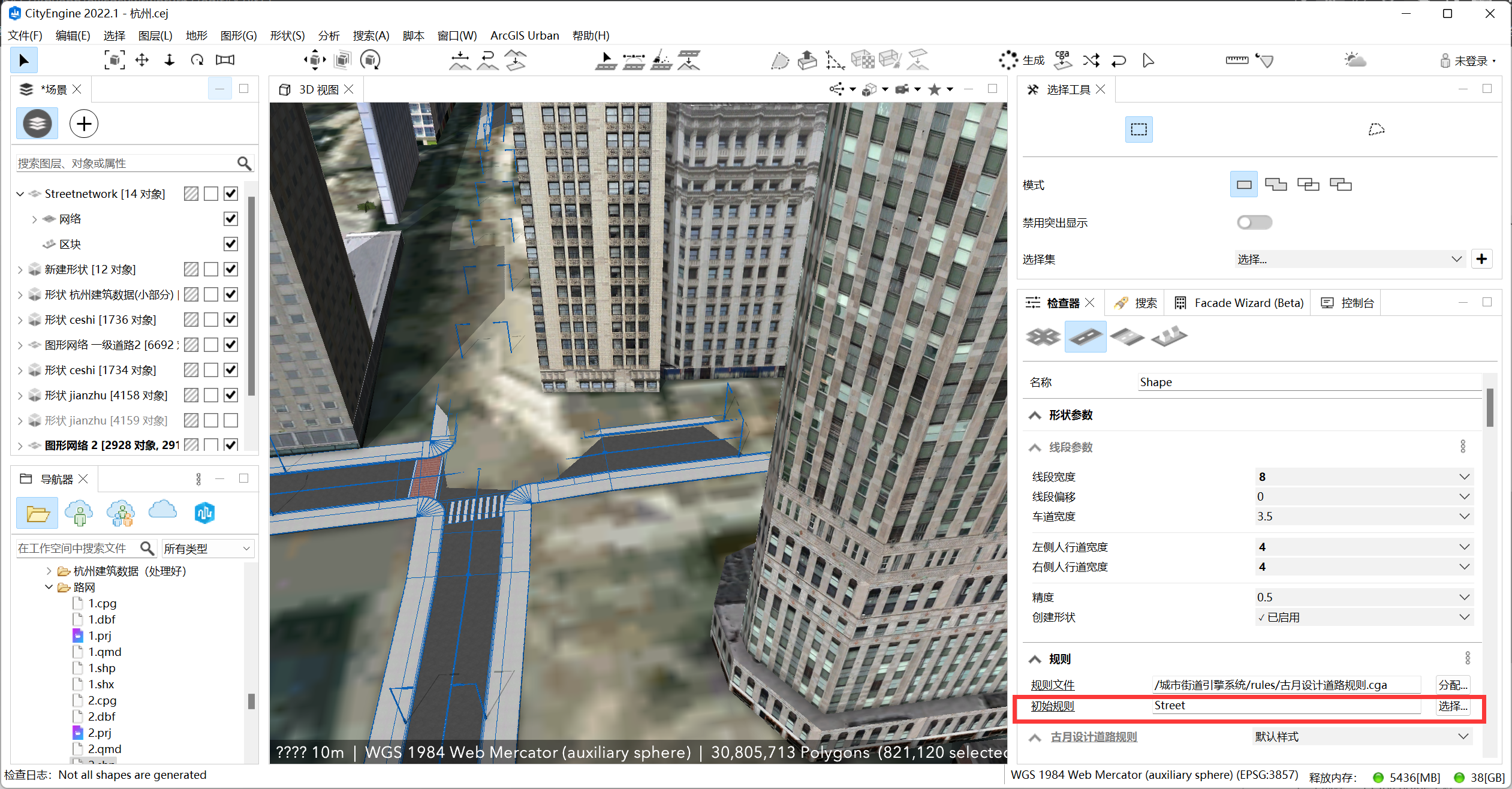

  7. 设置线段初始规则:Street > 配置线段参数(中间车道的宽度在此处设置)

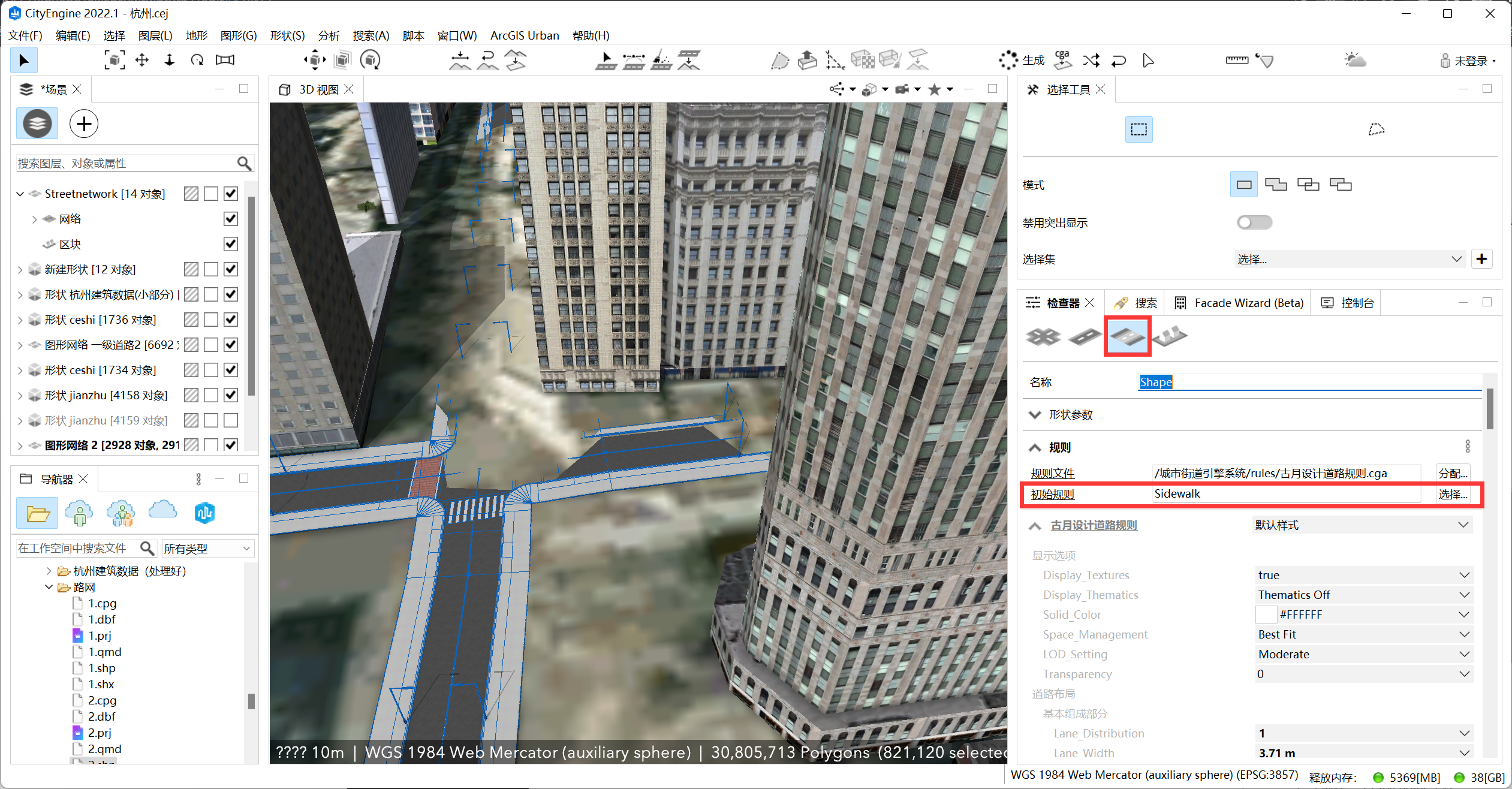

  8. 设置人行道初始规则:Sidewalk(人行道) > 配置人行道参数(马路牙子的左右宽度在此处设置)


  9. 配置完规则,发现都是禁用状态,莫慌


  10. 点击其他图层,取消选择> 再全选道路,即可配置参数


在CityEngine精细化调整道路

  1. 参照街道卫星影像实际路宽,调整道路宽度、道路的类别(一级道路、高架桥、地铁等)
  2. 街道对齐地形,偏移0.1,避免穿模
  3. 全选时中心
  4. 建筑:-784736.817 -10.877 3330806.683
  5. 道路:-784286.046 -0.100 3327973.967
  6. 地形:-783794.198 -100.000 3330405.855

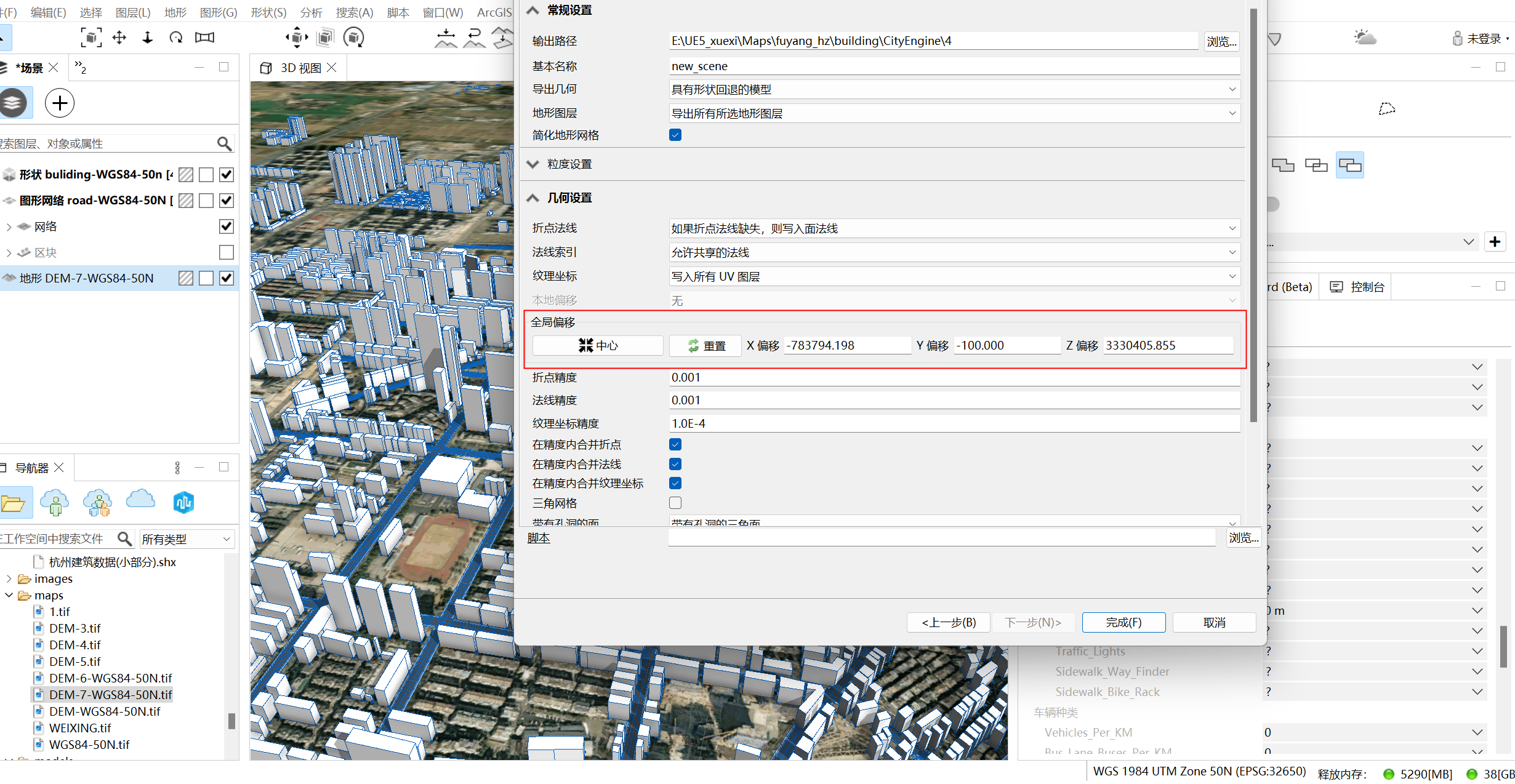

  7. 单独导出一个图层,想要与之前导入UE5中的图层吻合,需要确保导出时全局偏移中心保持一致

导出FBX格式的道路+地形底图,导入C4D进行模型优化

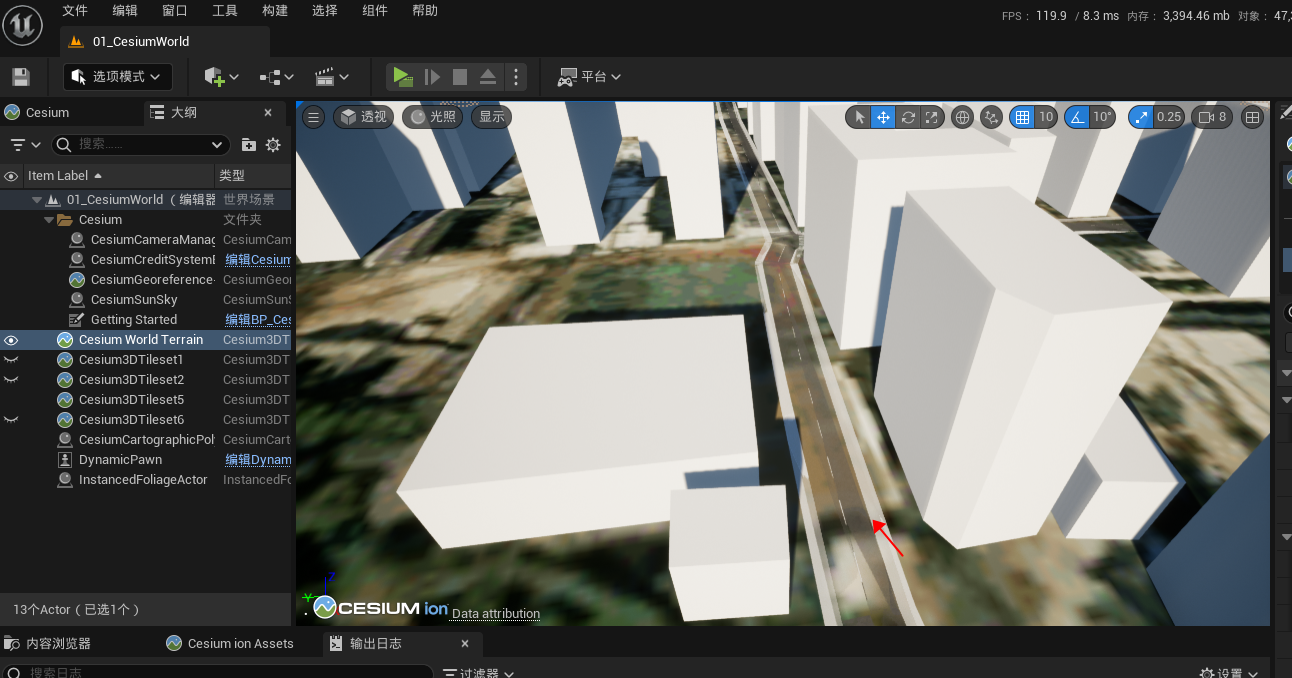

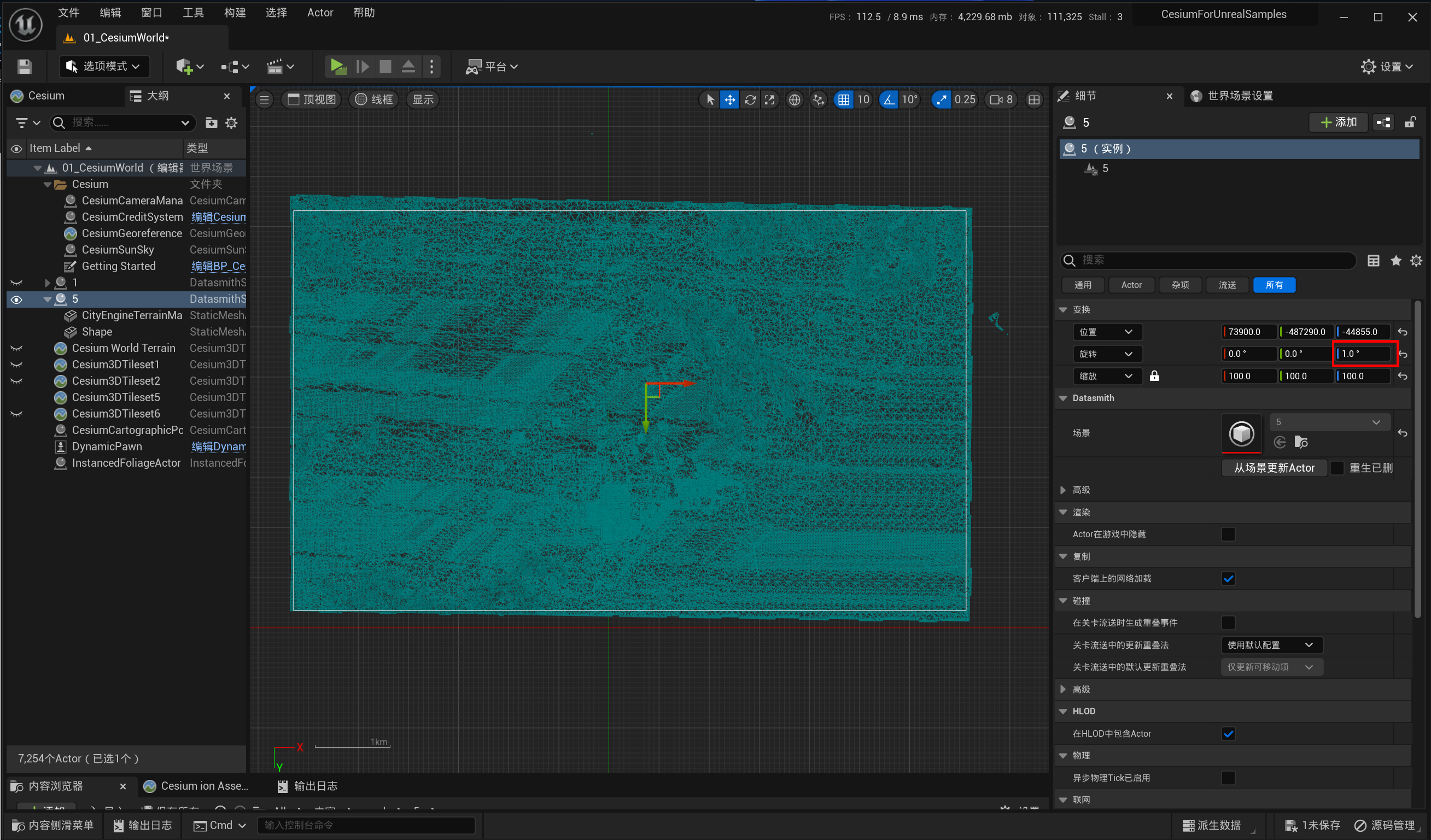

通过Datamith导入UE5中,手动与建筑+卫星底图对齐

之所以单独导出道路,是因为需要控制路灯


水系湖泊-处理与应用

CityEngine规则程序建模

软件入门

软件介绍

  1. 软件特点

  2. 所支持的格式

  3. CityEngine WebScene格式:可导出3ws文件 > 将文件上传到网站https://www.3ws.com.cn/#elf_l1_Lw中 > 将链接发给客户观看

创建CityEngine工程

  1. 创建一个工程

  2. 新建场景:在scenes(场景)文件夹中,创建一个场景

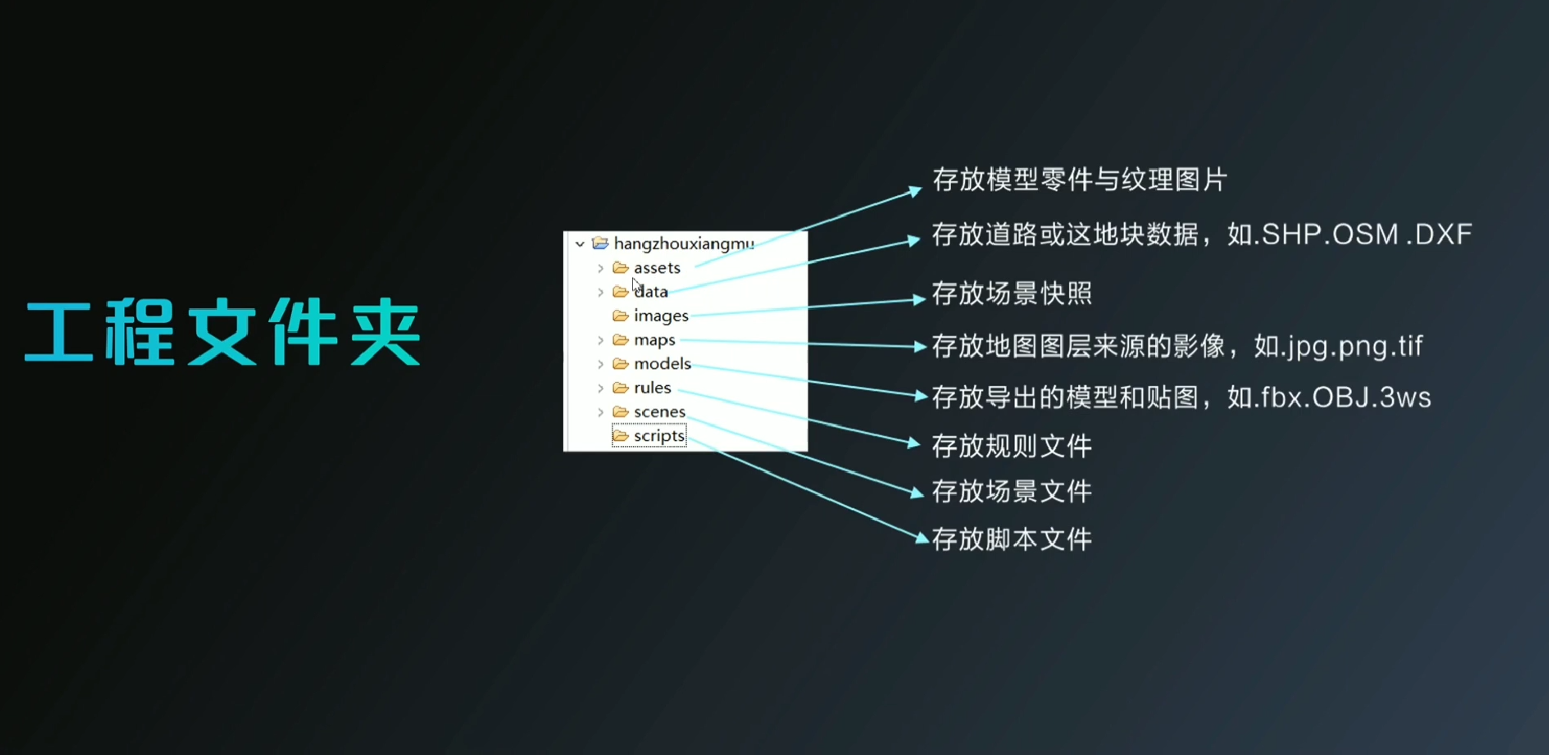

认识工程中各个文件夹的作用:工程包含场景


图形:针对街道、路网;形状:针对建筑、区块


快捷键

Alt+鼠标左键:旋转
Alt+鼠标中键:平移
Alt+鼠标右键:缩放(前后推)
鼠标左键:选择
Shift+鼠标左键:加选
Ctrl+鼠标左键:减选

Q:切换选择状态/退出(画线、画面、平移等)
W:移动
E:缩放
R:旋转
S:创建面状数据
G:创建矢量线数据(道路)
X:左视图/右视图之间切换
Y:顶视图/底视图之间切换
Z:前视图/后视图之间切换

Shift+Ctrl+鼠标左键:从己选择项中去除
A:全局显示
D,D:关闭/显示模型信息(对象、面数)
D,N:关闭/显示空间参考(位置)信息
D,G:关闭/显示网格
D,A:关闭/显示坐标轴
D,C:关闭/显示指北针
F:缩放到选择项
I:显示/隐藏未选定对象
L:关闭/显示灯光
P:在远景与当前视图快速切换
H:重置相机视图(到默认)
【NUMPAD】:快速定位到相应书签指定的位置(小键盘上的数字键)
CTRL+【NUMPAD】:保存当前视图为书签且其快捷键为当前数字(小键盘上的数字键)。
CTRL+A:全选
4:线框模式
5:阴影模式
6:贴图模式
7:开启/关闭线框加粗
F9:显示/隐藏底图图层
F10:显示/隐藏地图数据
F11:显示/隐藏形状数据
F12:显示/隐藏模型

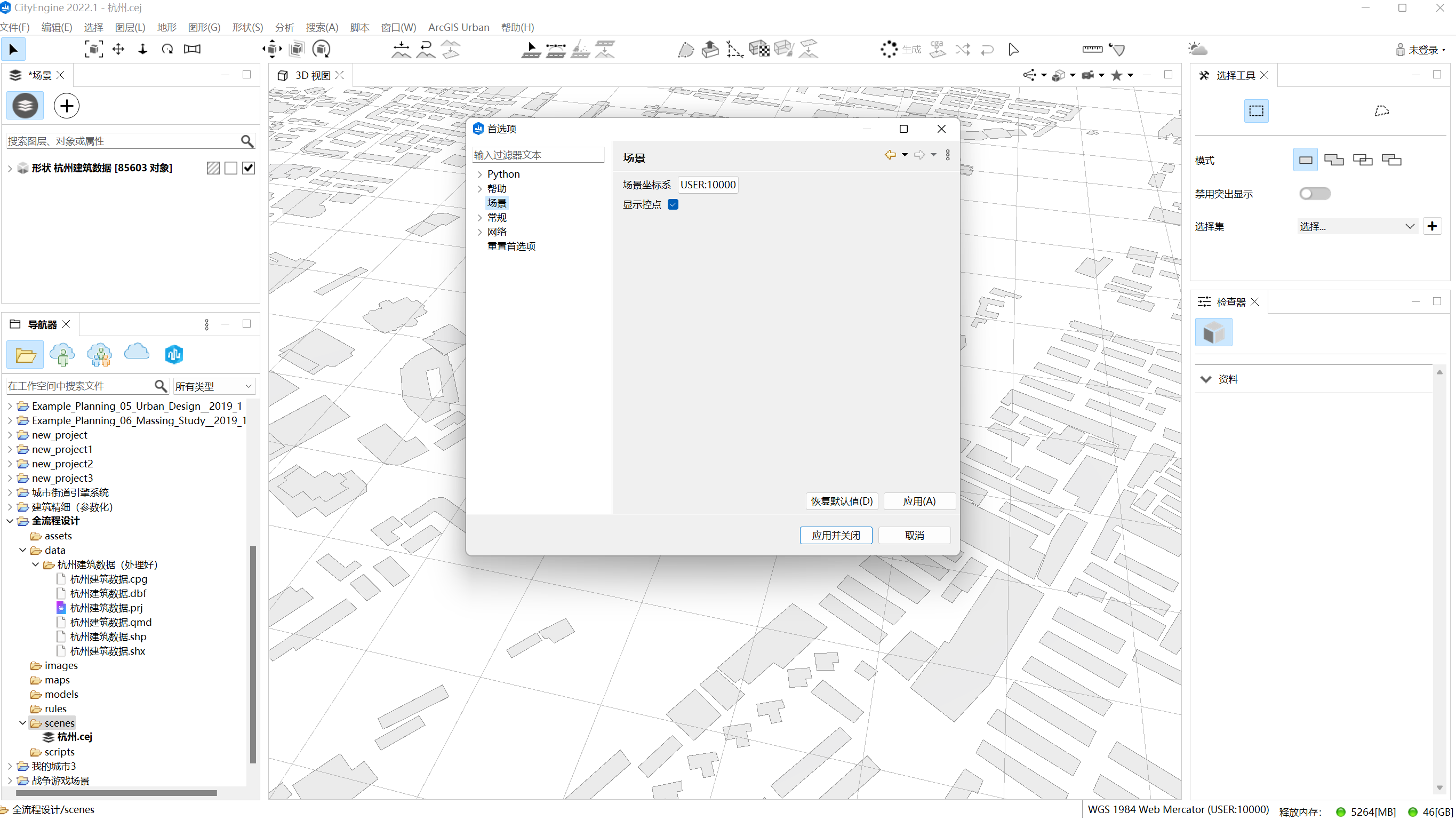

查看当前场景坐标系

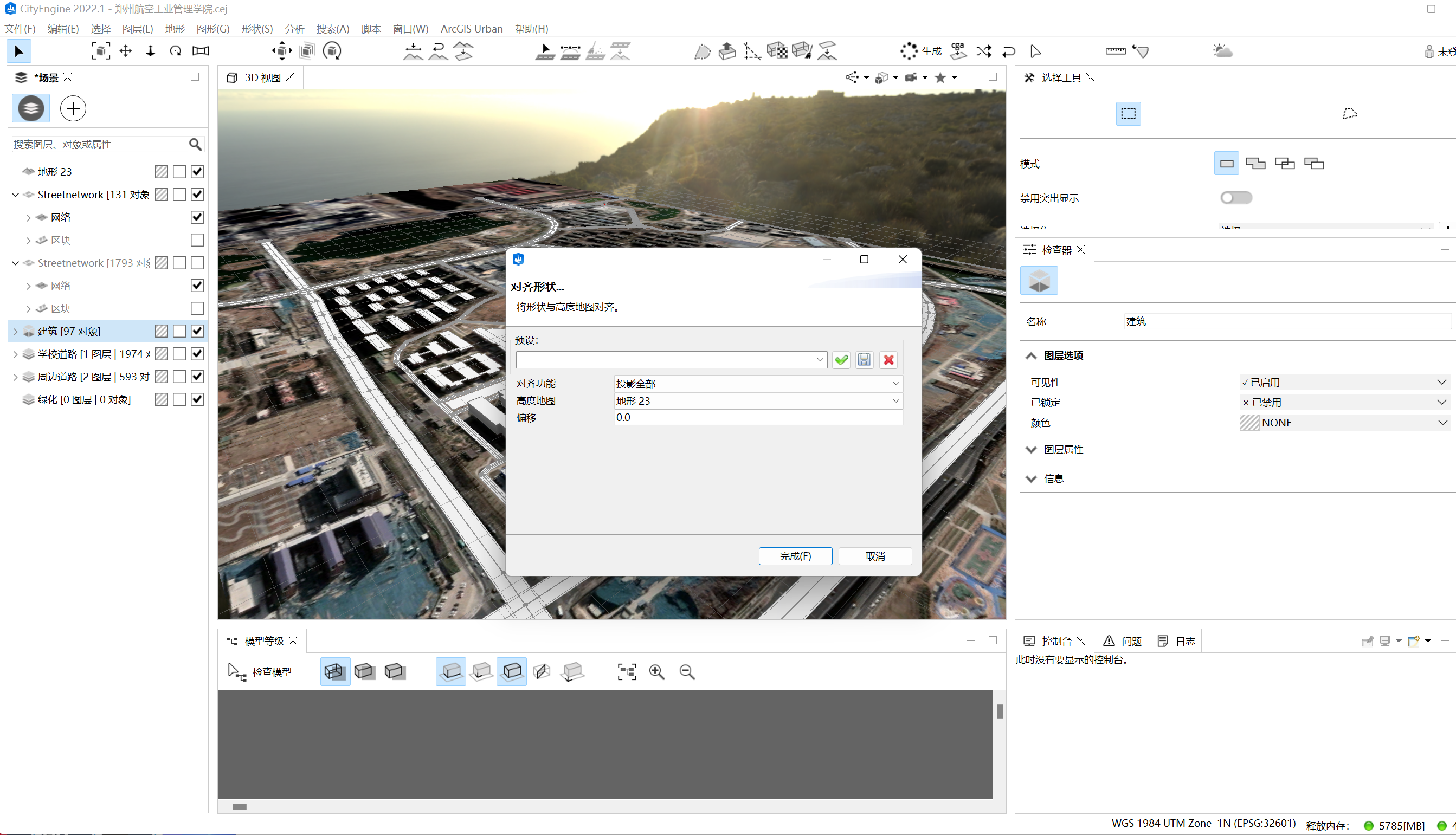

1.7. 建筑对齐地形



1.8. 导入规则库

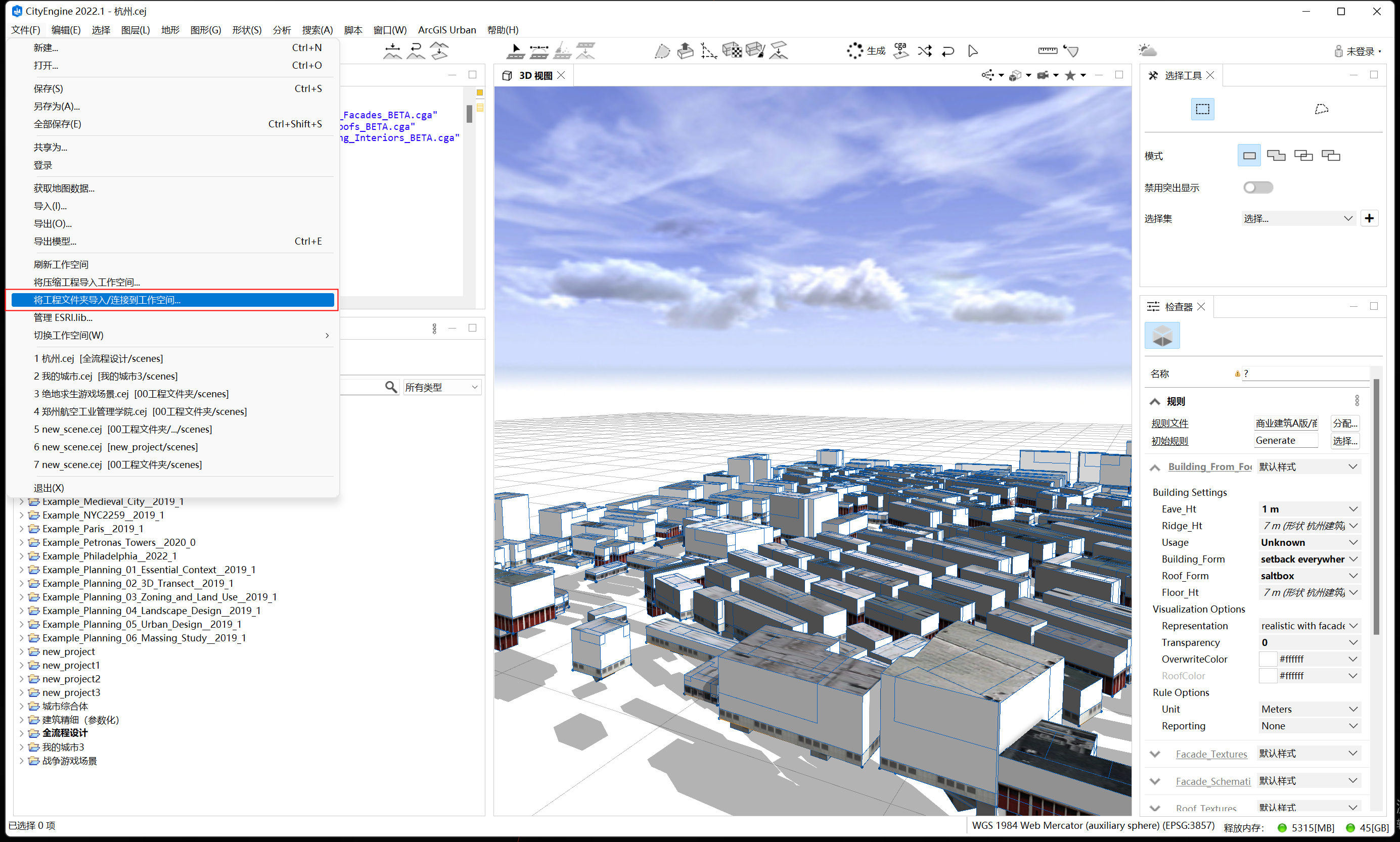

  1. 将工程文件夹导入
  2. 选择规则文件

导入GIS地理空间数据

  1. 卫星底图和DEM高程数据导入
  2. 建筑导入
  3. 路网分级导入
  4. 水系湖泊导入

建筑自动化程序建模
